Comment faire un plan de façade : les 5 étapes clés

Avec les bons outils, vous pouvez produire un plan de façade en quelques minutes et sécuriser votre dépôt administratif.

Le plan des façades est indispensable pour montrer l’aspect extérieur d’un bâtiment et répondre aux exigences administratives.

L’objectif de cet article : apprendre à créer un plan fiable et directement utilisable, en toute autonomie.

Avec Cedreo, la façade se génère à partir de la modélisation.

Vous suivez le processus, ajustez l’affichage et exportez un plan PDF conforme, prêt à déposer.

Ce guide détaille la méthode pas à pas, avec les réglages essentiels pour obtenir un rendu propre et exploitable en quelques minutes.

Une solution pensée pour les constructeurs et maîtres d’œuvre qui souhaitent gagner du temps et limiter les allers-retours administratifs.

Points clés à retenir

• Le plan de façade traduit l’aspect extérieur du bâtiment et l’état représenté pour les dossiers DP4 / PC5.

• Les éléments visibles, les matériaux et l’environnement immédiat doivent être intégrés avec précision.

• Cedreo génère les façades depuis la modélisation 2D/3D et simplifie l’ajout d’informations techniques.

• L’export PDF permet d’obtenir un plan conforme, utilisable immédiatement pour un dépôt administratif.

Comprendre le plan de façade

Un plan de façade permet de contrôler l’enveloppe extérieure d’un bâtiment et sa conformité aux règles d’urbanisme.

C’est l’une des pièces les plus examinées lors d’une instruction, car il traduit précisément les choix architecturaux et les impacts visuels du chantier.

Définition et utilité

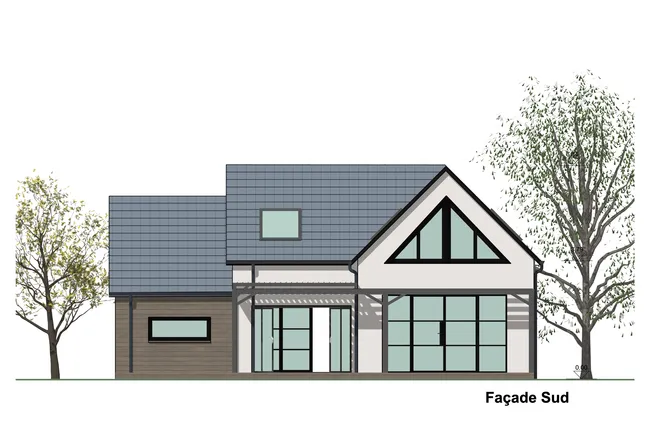

Le plan de façade représente un schéma des élévations du bâtiment en 2D, à l’échelle, sans perspective.

Il montre la disposition des portes et fenêtres, le rendu des murs, la toiture et l’ensemble des éléments visibles depuis l’extérieur.

Il constitue la pièce DP4 / PC5 exigée par l’article R.431-10 du Code de l’urbanisme.

L’instructeur s’en sert pour contrôler la conformité du projet au PLU : dimension maximale, proportions, teintes autorisées, présence d’ouvrants, intégration paysagère, conformité architecturale.

La réglementation impose également de montrer l’état initial et l’état projeté, indispensable pour évaluer l’impact exact des modifications.

Le plan doit permettre de lire directement les dimensions clés. S’il est imprécis ou incomplet, cela peut entraîner une demande de pièces complémentaires.

Pourquoi le faire soi-même ?

Réaliser ses plans en interne offre trois avantages majeurs :

1. Production rapide et maîtrisée. Générer immédiatement les façades à partir de la modélisation du bâtiment évite les délais liés à un dessinateur externe. Les ajustements (ouvertures, matières, pentes, RAL) sont faits en temps réel.

2. Niveau de détail conforme aux attentes des services instructeurs. Les instructeurs attendent des informations précises : matériaux, couleurs, volets, garde-corps, acrotères, lucarnes, descentes EP, équipements visibles. Produire le plan soi-même garantit la cohérence entre façade, coupe, masse et notice.

3. Réduction des coûts récurrents. Externaliser chaque DP4 / PC5 représente un coût important pour les professionnels qui déposent plusieurs dossiers par mois. Un logiciel métier permet de standardiser la méthode et de réduire les coûts récurrents du dessin.

Les éléments indispensables d’un plan de façade

Un plan de façade doit montrer l’état initial et projeté d’un bâtiment, avec une vue claire des volumes, matériaux et modifications prévues.

Chaque élément visible doit être spécifié pour permettre la mesure, l’analyse et la validation du dossier.

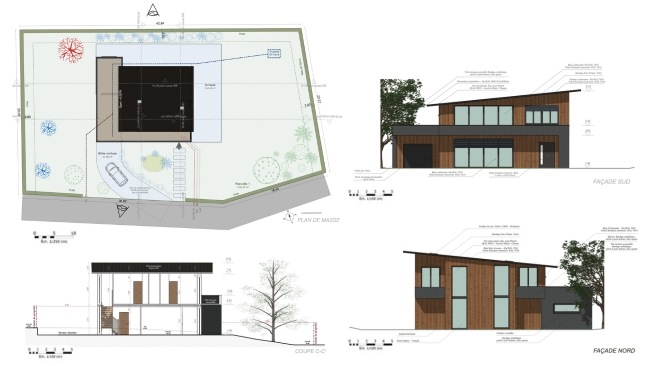

Les façades à représenter

Lister les vues concernées du bâtiment selon le projet :

• façade avant ;
• façade arrière ;
• pignon droit ;
• pignon gauche ;
• (ou uniquement certaines vues dans le cas d’une rénovation ou d’une extension).

En cas de doute, mieux vaut fournir toutes les façades, afin d’éviter une demande de pièces complémentaires.

L’objectif est de rendre lisible la composition du bâti, la forme générale et l’impact visuel dans l’environnement immédiat.

Informations obligatoires

Chaque plan de façade doit intégrer les éléments essentiels pour garantir une lecture technique fiable :

• dimensions principales et position des éléments visibles ;

• toiture : pente, texture, matière, cheminées ;

• murs : revêtements, bardages, bois, enduits ;

• lignes reliant l’état initial et le niveau fini ;

• éléments visibles : garde-corps, volets, moulures, descentes EP.

Intégrer ces informations sur le plan assure un document exploitable sur un écran d’ordinateur comme imprimé.

Mentions et annotations

Ajoutez les indications essentielles :

• matériaux et couleurs (nuancier RAL) ;

• fonction ou usage des éléments ;

• lignes, formes et symboles utiles ;

• descriptions des styles ou textures.

Ces informations renforcent la clarté de l’élévation, facilitent la compréhension de l’enveloppe du bâtiment et améliorent la qualité du dossier.

Une notice descriptive peut également accompagner les plans pour détailler les matières, teintes ou textures choisis. Ce document facilite l’analyse de l’état représenté par l’instructeur et s’intègre aisément dans la notice architecturale générée dans Cedreo.

5 étapes pour faire un plan de façade avec Cedreo

Un plan de façade efficace repose sur une modélisation propre et une restitution précise des façades et des toitures.

Ce processus vous garantit une réalisation rapide, adaptée aux besoins d’un projet de construction.

1. Préparer le projet

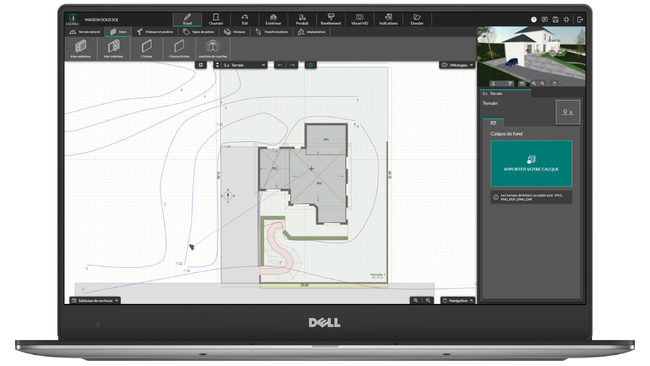

Commencez par définir précisément le terrain et positionner la construction pour obtenir une base fiable. Importez les plans existants (plan cadastral, plan du bâti) pour tracer facilement la parcelle et implanter la maison.

Paramétrez ensuite les niveaux afin que les élévations générées reprennent correctement les hauteurs réelles du projet : le niveau existant du terrain (état initial) et le niveau de référence après travaux (niveau fini). Cette étape garantit l’utilisation correcte de l’altimétrie et la prise en compte de l’état réel de la parcelle.

Tracez ensuite les murs et positionnez les ouvrants pour obtenir une première modélisation cohérente, base indispensable pour faciliter la restitution des façades et des toitures pour la suite.

2. Personnaliser la toiture et l’extérieur

Configurer la toiture (pentes, débords, épaisseurs) donne la bonne lecture de la construction.

Adapter les murs extérieurs, les revêtements, les teintes, les matières et les éléments de décoration améliore l’aspect final et l’intégration dans l’environnement.

Éléments à ajuster :

• Toiture : tracez la toiture en choisissant le type de toit ; la position est détectée automatiquement et les noues se génèrent en un clic, ce qui accélère la mise en forme du projet.

• Murs : habillez les murs grâce au catalogue de revêtements (enduit, crépi, bardage bois, etc.).

• Extérieurs : modélisez les extérieurs en paramétrant les zones paysagères (massifs, végétation existante ou à conserver), en définissant les allées et en positionnant les limites séparatives et clôtures.

3. Générer un plan de façade

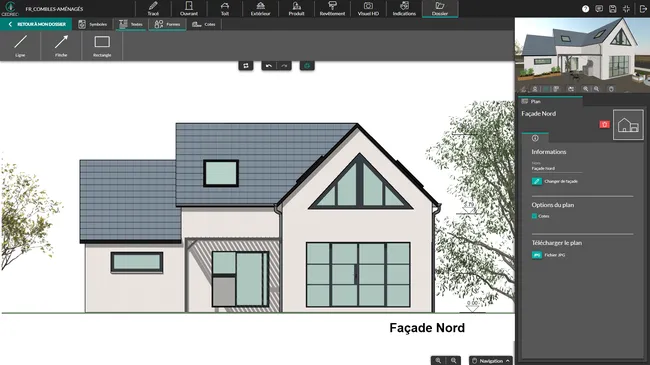

Accédez à l’étape Dossier, puis sélectionnez ‘Ajouter un plan de façade’.

Choisissez la vue correspondant au côté souhaité et configurez le cadrage pour une lecture claire de la ligne de façade :

• choisir la caméra (avant, arrière, pignon) ;

• nommer le document ;

• régler le cadrage ;

• valider pour revenir à la liste des façades.

L’échelle et les mesures sont intégrées automatiquement et s’ajustent dès qu’une modification est apportée à la modélisation, ce qui garantit une cohérence permanente entre les différents plans.

4. Personnaliser le plan de façade et configurer l’affichage

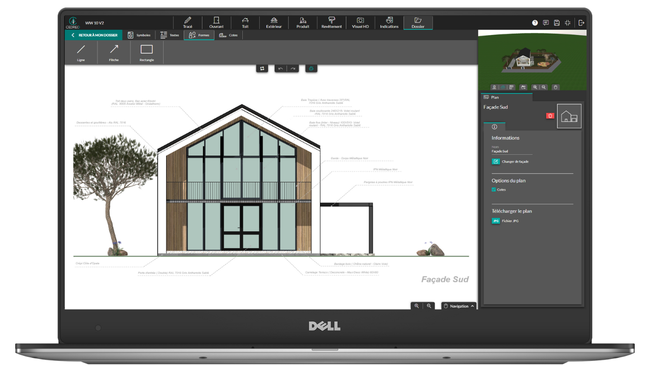

Renommez le plan, changez la façade via la caméra et activez ou non les cotes pour ajuster le niveau de détail.

Vous pouvez également personnaliser les informations affichées en ajoutant des annotations, symboles ou formes pour mettre en avant les éléments importants du projet et répondre précisément aux attentes du dossier administratif.

Les options d’affichage vous permettent d’adapter l’aspect visuel au besoin : textures, styles, éléments visibles ou non.
Ces réglages facilitent la compréhension du plan et améliorent la lisibilité du rendu.

5. Télécharger le plan de façade (PDF)

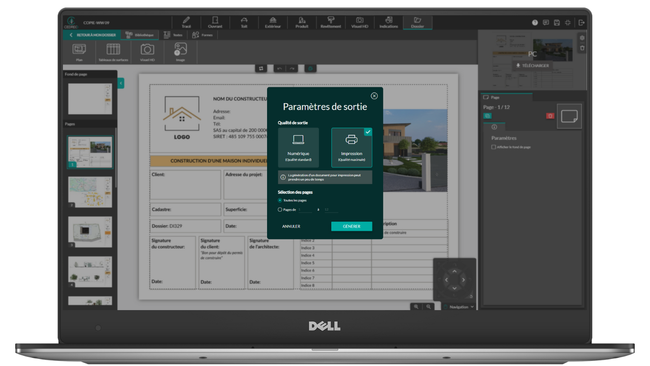

Définir les paramètres d’impression avant export : orientation, format, échelle, marges et niveau d’impression.

L’export PDF garantit un document prêt à intégrer dans un dossier administratif ou un guide de réalisation.

Conseils et bonnes pratiques

Un plan de façade doit pouvoir être lu, mesuré et exploité rapidement par un service instructeur.

Quelques vérifications simples permettent d’obtenir un plan conforme pour un dossier d’urbanisme.

• Contrôler l’échelle, l’état du terrain et les lignes naturelles et redéfinies : ce sont les premières mesures utilisées par l’instructeur.

• Vérifier l’aspect général de chaque façade pour assurer une lecture immédiate de la structure et de l’environnement du projet.

• Examiner les cotes essentielles (hauteurs, largeur des façades, lignes de sol) : elles doivent rester parfaitement exploitables, même imprimées en petit format.

• Ajuster la caméra et recentrer la façade afin que le regard se pose directement sur les zones pertinentes (toiture, éléments visibles).

• S’assurer que les revêtements et teintes choisis correspondent réellement au projet pour éviter toute confusion dans le cadre administratif.

• Réaliser un export test avant dépôt : un PDF propre, lisible et léger améliore la qualité du dossier et réduit les retours des services d’urbanisme.

Avant toute production graphique, vérifiez les règles locales (PLU, règlement de lotissement, éventuelles contraintes ABF) afin d’ajuster immédiatement les teintes, matériaux ou volumes autorisés et éviter une reprise du dossier en fin de parcours.

Pourquoi utiliser Cedreo pour dessiner un plan de façade ?

Cedreo permet de produire un plan fiable en quelques minutes, sans passer par des outils complexes.

Vous gagnez du temps sur le dessin et vous sécurisez un rendu prêt à intégrer le dossier administratif.

L’ensemble du travail se fait dans un seul espace, de la mise en forme à l’export final, ce qui réduit nettement les manipulations.

• Générez rapidement un rendu propre, sans reprise ni ressaisie.

• Ajoutez les informations utiles en quelques clics : cotes, matières, annotations, éléments visibles.

• Présentez vos idées plus facilement grâce à un document lisible et exploitable par un instructeur comme par un client.

• Exportez un plan PDF immédiatement utilisable, avec le bon format, la bonne échelle et la bonne qualité d’impression.

Cedreo vous offre un cadre efficace : un seul outil pour produire tous vos plans, adaptés à un dépôt administratif et simples à mettre à jour au fil du travail.

Le plan de façade est l’une des pièces les plus consultées lors d’une demande de permis de construire ou de déclaration préalable, et sa précision conditionne largement la fluidité du dépôt.

Avec Cedreo, vous obtenez un rendu fiable, clair et immédiatement utilisable, tout en gagnant du temps sur la préparation graphique. En effet, l’outil coordonne automatiquement la génération et la mise en forme des façades.

Vous maîtrisez l’ensemble du cycle de production et réduisez les allers-retours, pour des dossiers plus rapides à finaliser et plus simples à présenter à vos clients comme aux services instructeurs.
