Limites du terrain : pourquoi s’attarder sur ce point réglementaire ?
Quand un permis de construire est refusé, on s’attend toujours à ce que ce soit à cause d’une « grosse erreur ». Mais en général, le motif de refus est rarement spectaculaire.
Dans la plupart des cas, ce sont : soit des points de réglementation très basiques qui posent problème, soit un ensemble de petites incohérences mises bout à bout.
Et dans la liste des points réglementaires à soigner, figurent les limites séparatives et la manière de les représenter.
Pourquoi ? Parce que « simplement » en observant les limites séparatives sur un plan de masse, l’instructeur comprend une bonne partie du projet. Le respect des distances minimales d’implantation du bâtiment, les hauteurs en limites, les retraits entre constructions, les ouvrages mitoyens ou la nature des clôtures.
Si ces délimitations sont mal représentées, toute la compréhension du dossier devient fragile. Car si vous connaissez votre projet sur le bout des doigts, ce n’est pas le cas du service urbanisme qui se base uniquement sur vos plans pour prendre une décision.
Dans cet article, on révise nos basiques. On (re)fait le point sur les différents types de limites de propriété, et on vous explique, étape par étape, comment bien les représenter avec Cedreo, outil professionnel de modélisation 100% en ligne.
Les points clés à retenir
- La limite séparative d’un terrain correspond aux frontières entre deux propriétés privées voisines. La limite de propriété est un terme plus large qui désigne tout le contour d’une parcelle.
- Selon le type de limite (latérale, fond de parcelle ou alignement sur voirie), le PLU n’applique pas toujours les mêmes règles d’implantation, de retrait ou de hauteur.
- Sur un plan de masse, la position des limites séparatives, les types de clôtures choisis et les retraits sont systématiquement analysés par le service urbanisme.
- Avec Cedreo, logiciel professionnel 100 % en ligne, tracez, visualisez et modifiez facilement toutes les limites séparatives de votre plan de masse. En quelques clics, vous produisez des documents lisibles pour la mairie et vos clients !
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
Limite séparative : avant de dessiner, le point sur les règles administratives
C’est quoi une limite séparative ? Définition et différence avec la limite de propriété
La limite séparative d’un terrain, c’est tout simplement sa frontière « officielle » avec les propriétés privées voisines.
La limite de propriété est un terme plus large qui désigne tout le périmètre du terrain : les limites séparatives, mais aussi la frontière avec la voie publique.
Pour résumer
Toutes les limites séparatives sont des limites de propriété, mais les limites de propriété ne sont pas toujours séparatives.
Si votre parcelle « touche » une rue ou un espace public, ce n’est pas une limite séparative. On parle d’alignement.
La distinction est importante car, selon le type de limite, le PLU n’applique pas toujours les mêmes règles d’implantation, d’alignement ou de hauteur.
Par exemple, il est parfois possible de construire en limite séparative, mais pas directement sur la voirie (un retrait est imposé).
Les différents types de limites séparatives sur un terrain
Les limites séparatives sont elles-mêmes classées en plusieurs « catégories » :
- Les limites latérales sont celles qui longent les parcelles voisines sur les côtés.
- La limite de fond de parcelle se situe à l’arrière du terrain.
- La mitoyenneté suggère qu’un ouvrage ou une séparation appartient aux deux propriétaires.
Pourquoi ces distinctions ?
Parce que les limites séparatives ne sont pas toutes traitées de la même manière par le Code de l’urbanisme.
Selon les communes ou le zonage qui vous concerne, il peut arriver que les règles de retrait ou la possibilité de construire en limite soient différentes pour chaque type de séparation.
L’objectif, c’est d’éviter un refus de permis en déterminant dès le départ quelle règle s’applique, et à quel endroit.
Sécurisez le plan de masse de votre permis pour éviter les refus
Rappel utile : pourquoi bien modéliser les limites séparatives dès le plan de masse ?
Quand le service urbanisme ouvre votre dossier de permis pour la première fois, les deux documents qui lui permettent de comprendre tout de suite votre intention sont :
- le plan de masse ;
- et l’insertion graphique, pour la partie architecturale.
Sur le plan de masse, l’instructeur vérifie si le projet « tient la route » réglementairement. Il peut analyser plusieurs aspects simultanément :
- l’implantation du bâtiment sur la parcelle ;
- les distances à respecter entre deux bâtiments ;
- le respect des retraits par rapport aux limites séparatives ;
- l’alignement par rapport à la voirie ;
- l’emprise au sol de la construction ;
- les débords éventuels (balcons, casquette, avancée de toit) ;
- le volume du projet sur la parcelle ;
- la nature des clôtures envisagées (mur, grillage, haie végétale).
Comme le nombre d’informations à faire figurer sur le plan de masse est plutôt important, vous devez simplifier la tâche de votre instructeur en lui faisant gagner un maximum de temps.
Comment ? En lui soumettant un document le plus clair possible.
Code couleur, cotations lisibles, plans cohérents, annotations sur les limites parcellaires : mettez tout en œuvre pour que le service d’urbanisme n’ait pas à vous solliciter pour un complément d’information.
Point important
Les limites de propriété sont une cause fréquente de litiges entre voisins.
Une clôture qui empiète légèrement, un mur implanté trop près de la limite, l’entretien d’une haie qui fait débat : les mairies sont habituées à ce genre de tensions.
À travers votre plan et vos annotations, montrez à l’administration que vous avez réfléchi à la question. Par exemple : « Plantation de haie végétale en retrait de 50 cm ».
Cedreo : l’outil professionnel qu’il vous faut pour réduire les erreurs de représentation
L’utilisation du logiciel repose sur une logique simple : tous vos documents sont produits à partir d’une seule modélisation.
Le terrain, le plan de masse, les coupes, les visualisations 3D sont liés, et automatiquement cohérents entre eux.
Une modification sur la modélisation ? Elle est répercutée partout ! Plus d’oublis ou d’erreurs dues aux ressaisies manuelles entre documents.
Le + Cedreo
L’outil est conçu pour vraiment répondre aux besoins de simplicité des professionnels de la construction. Vous ne trouverez ni paramétrages, ni fonctionnalités complexes avant de pouvoir produire des plans exploitables.
L’objectif, c’est de passer moins de temps à sécuriser vos plans, et plus de temps à faire avancer vos projets. Moins de retours mairie, moins de reprises évitables, et plus de dossiers fluides à gérer.
Tracer et représenter les limites séparatives avec Cedreo : mode d’emploi
Étape 1 : modéliser le terrain à partir du plan du géomètre
Dans Cedreo, utilisez le module dédié à la modélisation du terrain.
Importez directement le plan du géomètre au format DXF ou DWG.
Grâce à la fonction « magnétisme », le tracé de la parcelle vient se caler exactement sur les intersections du fond de plan.
Ajoutez ensuite les points d’altimétrie dont vous disposez pour reproduire le relief réel de la parcelle.
En quelques clics, vous obtenez une base fiable pour modéliser la suite de votre projet.
Le conseil de l’expert Cedreo
Le document de cadastre, souvent récupéré au format PDF, permet de situer la parcelle mais manque de précision pour implanter un bâtiment ou une clôture et nécessite un recalage d’échelle de vos plans.
Préférez le plan de bornage du géomètre en DWG ou DXF.

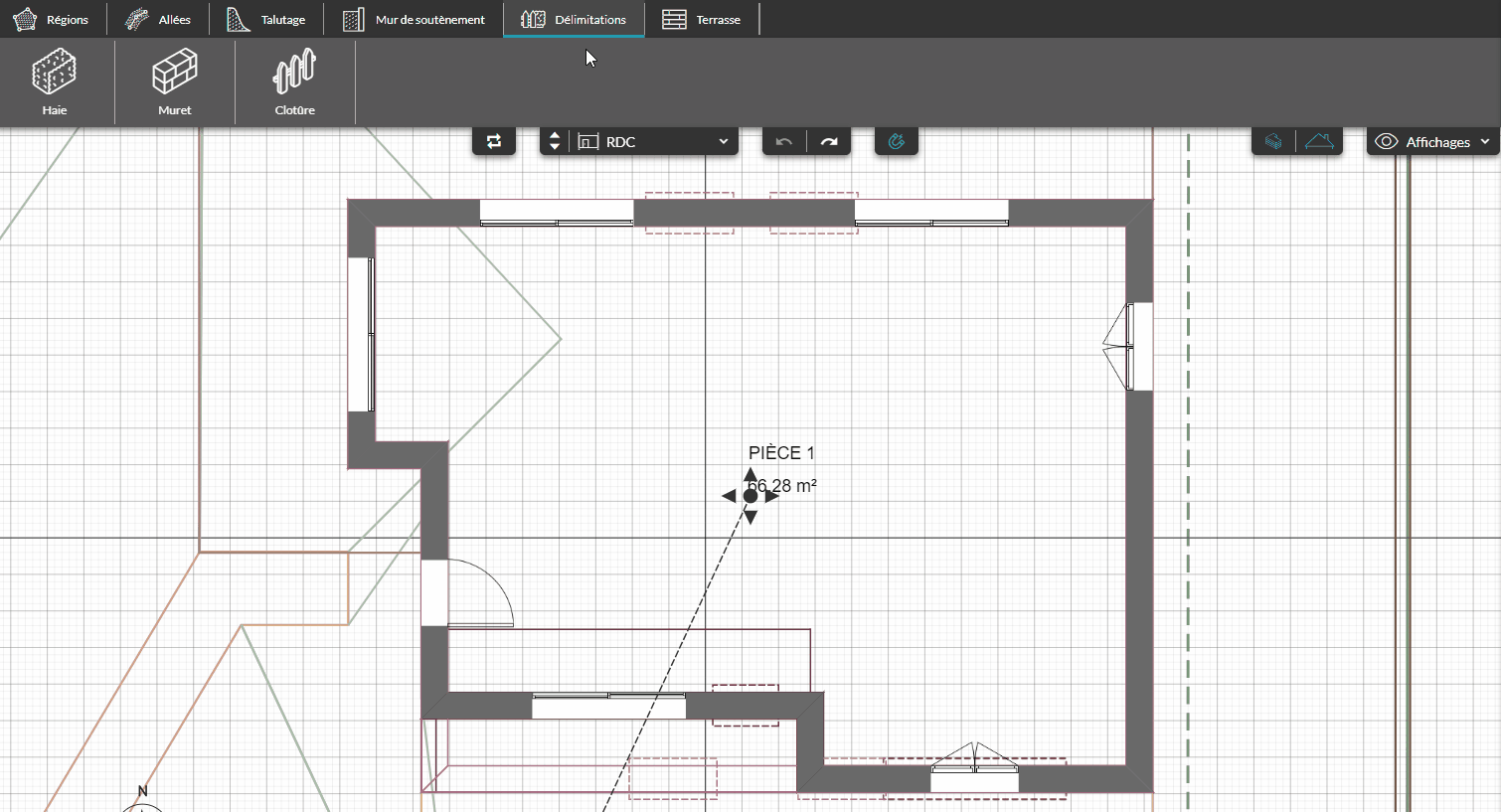

Étape 2 : tracer les limites séparatives avec l’outil « Délimitations »
Le terrain est modélisé ? Vous allez maintenant matérialiser ses limites de propriété grâce à l’outil « Délimitations » de l’onglet « Extérieur ».
Choisissez le type d’élément à tracer : clôture, muret ou haie.
Puis, dessinez manuellement son implantation sur le principe du « 1 clic = 1 angle ».
Bon à savoir
Sur Cedreo, le tracé des limites de propriété reste manuel pour vous laisser une totale liberté quant à leur positionnement et leur nature.
L’outil « Délimitations » peut aussi vous servir à structurer votre parcelle.
Par exemple, séparez la partie avant et la partie arrière du terrain ou fractionnez le jardin en plusieurs zones pour améliorer la lisibilité du plan.
Cas particulier : la clôture en retrait de la limite séparative
Dans certains PLU, il est précisé que la clôture ne doit pas être implantée exactement sur la limite séparative. Un léger retrait est exigé pour éviter tout empiètement chez le voisin, intégrer la taille des fondations ou faciliter l’entretien des plantations.
Pensez à faire apparaître cette information sur votre plan de masse. Si le retrait n’est ni représenté, ni mentionné, l’instructeur ne peut pas en deviner l’existence.
Dans le doute, il demande une correction ou un complément.

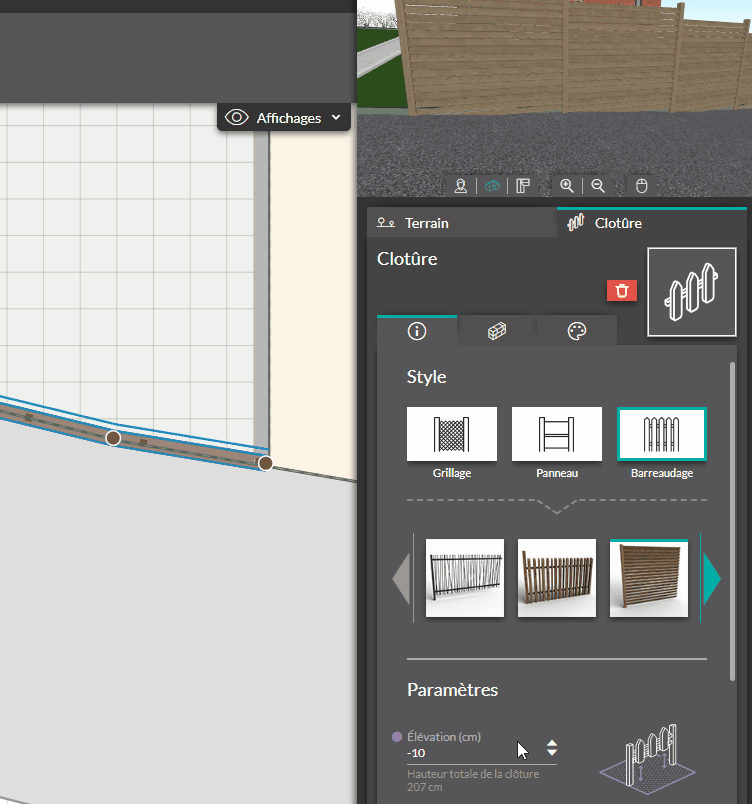

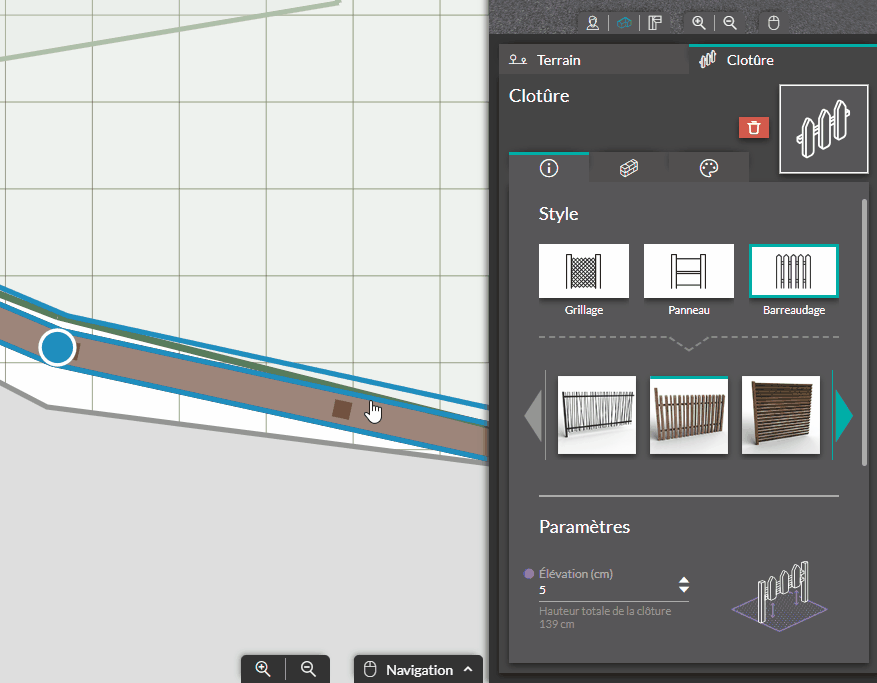

Étape 3 : personnaliser l’apparence des clôtures, murets et haies
Pour modifier l’apparence de vos limites de propriété, sélectionnez la clôture à modifier, et choisissez vos options depuis la fenêtre latérale de paramètres.
Entrez manuellement les dimensions à respecter, et choisissez parmi différents aspects :
- clôtures grillagées simples ;
- clôtures avec muret en soubassement ;
- mur maçonné avec enduit ;
- haies végétales.
Le + Cedreo
Pour chaque ouvrage, adaptez facilement la hauteur et les matériaux aux prescriptions locales, sans reprendre tout votre tracé ! Une souplesse qui n’est pas toujours possible sur les outils de modélisation classiques.
Étape 4 : profiter de l’affichage automatique sur le plan de masse
Cedreo affiche automatiquement vos choix sur le plan de masse.
Et si le projet évolue, les mises à jour sont dynamiques ! Votre plan se met à jour sans intervention de votre part.
En fonction de vos besoins et de vos préférences d’affichage, vous pouvez aussi :
- masquer certains éléments qui gêneraient la lisibilité du plan ;
- annoter les matériaux et revêtements pour éviter toute confusion ;
- préciser le choix des essences végétales.

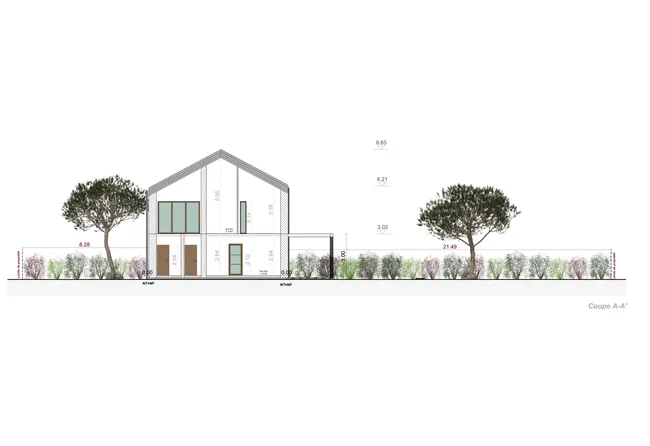

Étape 5 : afficher les clôtures sur vos plans de coupe
La conformité du traitement des limites est vérifiée sur le plan de masse, mais pas uniquement !
On l’oublie parfois, mais sur les plans de coupe, l’administration contrôle les hauteurs du nouveau bâtiment, et… des ouvrages annexes (dont font partie les clôtures, murets ou haies).
Vous devez donc les matérialiser sur les coupes, et éventuellement ajouter des informations textuelles, comme le type de clôture ou sa couleur.
Le conseil de l’expert Cedreo
Pour que les clôtures apparaissent sur vos plans de coupe, l’option « afficher sur les plans de coupe par défaut » doit être activée manuellement dès le tracé des délimitations.
Résumons. Une représentation claire des limites séparatives sur votre plan de masse ne fait pas « accepter un permis » à coup sûr.
Par contre, l’inverse peut suffire à vous demander un complément d’information, voire à refuser votre demande si les incohérences s’accumulent.
Avec Cedreo, votre terrain et vos limites séparatives sont tracés rapidement, simplement, et sécurisés grâce à une modélisation unique.
Pas de prise en main compliquée, pas de reprises manuelles, moins d’erreurs et plus de chances d’obtenir votre permis du premier coup !
FAQs
La limite séparative correspond à la ligne qui sépare deux propriétés privées distinctes. Elle sert de référence pour appliquer les règles d’implantation prévues par le plan local d’urbanisme (PLU).
La limite de propriété désigne le périmètre juridique du terrain. La limite séparative correspond uniquement aux limites communes avec des parcelles privées voisines, et non avec la voie publique.
Oui. C’est même explicitement demandé dans certains PLU, qui recommandent un léger retrait de la clôture par rapport à la limite séparative. Ce recul de quelques centimètres évite tout empiètement chez le propriétaire voisin.
Il est préférable de tracer les limites séparatives à partir d’un plan de bornage géomètre. Ensuite, identifiez-les clairement sur le plan de masse et les coupes. Positionnez les clôtures, murets ou arbustes en tenant bien compte des retraits et des dispositions du PLU.
