Pièce clé des dossiers d’urbanisme, le plan de façade est bien plus qu’un dessin. Voici un guide complet de son rôle, de son contenu et de ses usages.
Le plan de façade est l’un des documents les plus déterminants d’un dossier d’urbanisme.
Il présente chaque côté extérieur du bâtiment avec ses formes, ses ouvertures et ses proportions, et montre l’apparence générale du projet en état initial et en état projeté afin de comprendre clairement les transformations prévues.
Pièce essentielle pour évaluer la cohérence architecturale, le choix des revêtements et l’intégration du projet dans son environnement, il constitue une base incontournable pour l’instruction des demandes.
Pour produire rapidement des documents graphiques conformes, lisibles et exploitables, les professionnels de la construction doivent s’appuyer sur une méthode fiable et sur des outils adaptés.
Voici tout ce qu’il faut savoir pour bien comprendre, réaliser et utiliser un plan de façade dans vos projets.
Points clés à retenir
- Le plan de façade est une pièce réglementaire obligatoire dans les dossiers DP (DP4) et PC (PC5).
- Il représente chaque façade du bâtiment (façade avant, arrière, pignon droit et gauche) avec ses portes et fenêtres, sa toiture, ses matériaux, et ses altimétries.
- Il doit permettre une lecture claire de l’enveloppe du projet, en lien avec le plan de coupe et le plan de masse.
- Avec Cedreo, vous pouvez générer automatiquement des plans de façades annotés, conformes et prêts à l’instruction.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
Définition et utilité d’un plan des façades
Souvent perçu comme un simple dessin, il s’agit en réalité d’un document technique à forte valeur réglementaire et esthétique, indispensable à l’instruction de toute demande de construction ou de rénovation.
Qu’est ce qu’un plan de façade ?

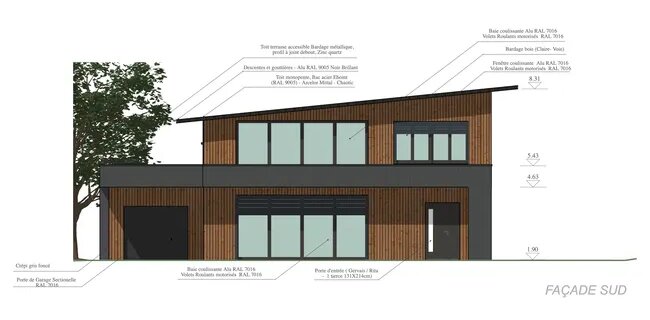

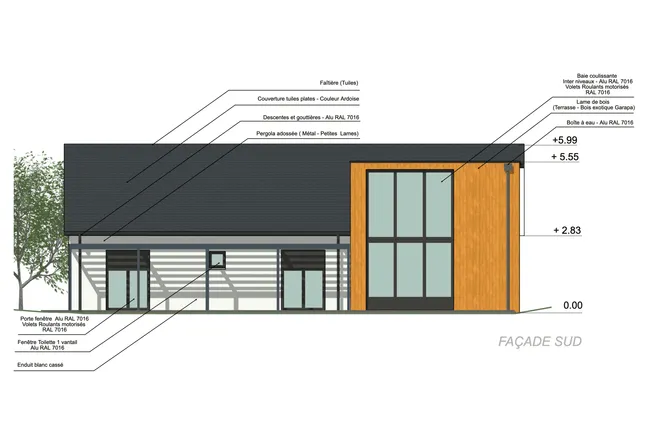

Le plan de façade est une représentation en 2D des élévations extérieures d’un bâtiment. Il montre, façade par façade, l’aspect réel ou projeté de la construction, tel qu’il sera visible depuis l’espace public ou privé.
C’est un document technique, réglementé par le Code de l’urbanisme (article R.431-10), et exigé dans la plupart des dossiers d’autorisations de construire. Il doit être tracé à l’échelle, selon les standards attendus par les services instructeurs.
Son objectif est simple : analyser l’esthétique du projet et son intégration dans son environnement.
Il s’applique aussi bien à une construction neuve qu’à une rénovation, une extension ou une surélévation.
À quoi sert ce document ?
Le plan de façade est une pièce graphique essentielle pour analyser l’enveloppe architecturale du projet, assurer une lecture claire des percements, des hauteurs, des matériaux et des volumes, et vérifier son intégration dans l’environnement.
Il permet aux services instructeurs d’évaluer rapidement la conformité du projet aux règles locales d’urbanisme.
Lorsqu’il est associé au dessin de la toiture, il devient un plan des façades et des toitures, document indispensable dans un dossier de déclaration préalable ou de permis de construire. Ce plan permet :
- de contrôler la conformité au Plan local d’urbanisme (PLU) et aux prescriptions des secteurs protégés (SPR, ABF),
- de comparer l’état initial du bâtiment et l’état projeté après travaux,
- de visualiser les modifications prévues (percements, matériaux, hauteurs, volumes) et leur cohérence architecturale,
- d’évaluer l’impact paysager du projet dans son environnement,
- de garantir la lisibilité et l’exhaustivité du dossier en représentant toutes les élévations visibles, même si une seule façade est concernée.
Ce document améliore également la communication avec les clients, riverains ou collectivités en offrant une représentation fidèle de l’aspect extérieur final de la construction.
Que doit contenir un plan de façade ?
Le visuel doit représenter précisément les élévations du bâtiment avec toutes les informations utiles à l’instruction : façades concernées, portes et fenêtres, matériaux, hauteurs, toiture.
Voici ce qu’il faut absolument y faire figurer.
Les façades à représenter

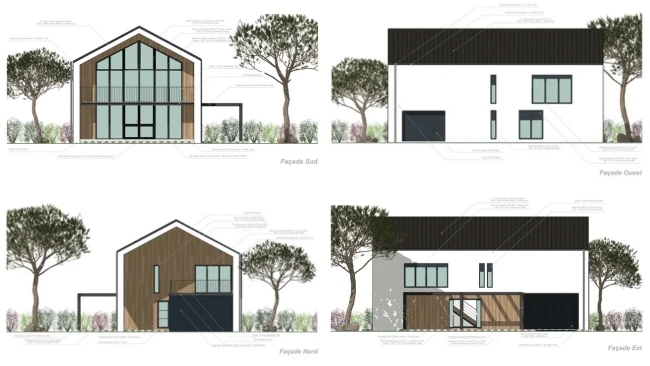

Le document doit montrer chaque façade d’une construction :
- la façade avant (souvent côté rue),
- la façade arrière (sur jardin ou cour),
- les pignons latéraux (droit et gauche).
En cas d’extension, de surélévation ou de ravalement partiel, il est recommandé de représenter deux versions :
- état initial : situation avant travaux,
- état futur : projet tel qu’il sera réalisé.
Cette double représentation est systématiquement exigée dès que l’aspect extérieur du bâtiment est modifié (nouvelle ouverture, modification de toiture, changement de matériaux…).
Éléments obligatoires à intégrer
Chaque vue doit fidèlement représenter la composition architecturale des façades, à l’échelle (souvent 1/100) avec suffisamment de détails. Voici les principales caractéristiques à faire apparaître :
- Portes, fenêtres, baies vitrées, volets, lucarnes, chiens-assis…
- Dimensions précises des portes et fenêtres et des éléments architecturaux.
- Aspect des matériaux utilisés : enduits, bardages, parements, menuiseries…
- Finitions et teintes prévues : RAL, textures, styles architecturaux.
- Toitures : pente, débords, égouts, faîtage, lucarnes, tuiles, couverture…
- Hauteurs : au faîtage, à l’acrotère, à l’égout du toit.
- Ligne du terrain naturel et niveau projeté (TN/TP).
- Orientation (Nord à indiquer), échelle graphique, légende.
- Éléments annexes visibles : cheminées, garde-corps, balcons, panneaux solaires.
Un plan de façade trop peu détaillé ou incomplet est l’un des principaux motifs de refus ou de demandes complémentaires. Il est donc préférable d’intégrer toutes les informations attendues par les services instructeurs pour obtenir l’autorisation rapidement.
Pour découvrir la méthode pas à pas et les conseils de présentation, consultez notre guide dédié : Comment faire un plan de façade.
Permis de construire ou DP : le rôle du plan de façade
Le schéma des façades fait partie des pièces centrales d’une demande d’autorisation d’urbanisme.
Qu’il s’agisse d’un permis de construire ou d’une déclaration préalable de travaux, ce document permet d’analyser la perception visuelle du projet et d’évaluer sa conformité au cadre réglementaire.
Quelle place dans les démarches administratives ?
Dans une déclaration préalable de travaux, le plan des façades (DP4) est obligatoire dès lors que le projet modifie l’enveloppe extérieur d’un bâtiment (portes et fenêtres, toiture, extension…).
Le DP5, quant à lui, correspond à la représentation de l’aspect extérieur global du projet, souvent attendue en complément pour évaluer le rendu final dans son ensemble.
Dans le cadre d’un permis de construire, ce document devient le PC5 (ou PCMI5) et s’applique à tout projet de construction neuve, d’extension ou de modification significative de l’enveloppe du bâtiment.
Il vient compléter le plan de masse (DP2 / PCMI2) et le plan de coupe (DP3 / PCMI3), pour offrir une vision globale du projet.
Sans vue détaillée des façades, l’administration ne peut pas instruire correctement la demande, même si les autres pièces sont présentes. Ces documents doivent être joints au formulaire de demande d’autorisation d’urbanisme, pour que la démarche soit recevable.
Quelle est la différence entre un plan de coupe et un plan de façade ?
Ces deux documents sont complémentaires mais répondent à des fonctions distinctes :
- Le plan des façades et des toitures montre ce qui est visible de l’extérieur : percements, revêtements et finitions, traitement architectural, toit. Il permet de juger l’intégration visuelle du projet dans son environnement.
- Le plan de coupe dévoile l’organisation intérieure en coupe verticale : niveaux, hauteurs sous plafond, fondations, pente du terrain. Il donne une lecture technique de la structure du bâtiment.
Ensemble, ils offrent une vision complète de la réalisation, à la fois architecturale et constructive.
Comment obtenir un plan de façade ?
Il existe plusieurs méthodes pour réaliser un plan conforme, selon le niveau de complexité des travaux, la zone concernée et les compétences à disposition.
Passer par un professionnel du bâtiment
Certains constructeurs ou maîtres d’œuvre externalisent la production des pièces graphiques auprès d’un architecte, dessinateur ou bureau d’études, notamment dans les sites sensibles ou protégés (ABF, SPR, etc.) ou pour des réalisations complexes.
C’est une réponse pertinente si vous avez besoin d’un renfort ponctuel ou d’un regard d’expert.
Réaliser soi-même un plan avec un logiciel DAO
Utiliser un logiciel DAO comme AutoCAD reste possible, mais demande du temps et une parfaite maîtrise des exigences réglementaires.
Pour les équipes habituées à ces outils, c’est une option flexible, mais peu optimisée pour produire rapidement des plans prêts à l’instruction.
Utiliser un logiciel dédié
Pour gagner du temps et éviter les erreurs, l’idéal est d’utiliser un logiciel de plans pensé pour les professionnels de la construction, comme Cedreo.
Avec Cedreo :
- Les plans de façades sont générés à partir de la 3D de la maison.
- Vous personnalisez les matériaux, portes et fenêtres, toitures et finitions.
- Vous ajoutez des annotations et des cotes d’élévation facilement.
- Les plans sont exportables directement en PDF, à l’échelle, et prêts pour le dépôt d’une déclaration préalable de travaux ou d’un permis de construire.
- L’outil est intuitif, rapide, conçu pour les constructeurs, dessinateurs ou maîtres d’œuvre qui souhaitent produire des documents complets sans passer par un expert externe.
Comment choisir le bon outil ?
Pour produire un document conforme, lisible et exploitable rapidement, le choix du logiciel plan de façade est stratégique. Voici les critères essentiels à considérer.
Les critères à prendre en compte
- Conformité aux attentes des services instructeurs : export à l’échelle, annotations, lecture claire des façades.
- Prise en main rapide : inutile de passer par un logiciel technique complexe.
- Fonctionnalités étendues : possibilité de produire l’ensemble des pièces (plan de masse, plan de coupe, visuels 3D…).
Un bon outil doit vous permettre de gérer plusieurs propositions facilement, de générer des plans cohérents avec les règles d’urbanisme locales rapidement, et d’optimiser la préparation des présentations clients.
Cedreo : une solution tout-en-un
Cedreo est un logiciel pensé pour les constructeurs et maîtres d’œuvre qui souhaitent produire eux-mêmes des plans complets, professionnels et conformes.
- Création automatique des plans DP et PC : façade, coupe, masse…
- Synchronisation parfaite entre les éléments du projet.
- Export rapide, lisible, aux bons formats pour l’administration.
- Gain de temps, qualité graphique, plans prêts à l’instruction.
Élaboration rapide, qualité professionnelle et conformité réglementaire : Cedreo vous permet de centraliser la production de vos pièces graphiques, valoriser vos projets et réduire la charge administrative.
Le plan de façade est une pièce incontournable pour toute demande de permis de construire ou déclaration préalable de travaux.
Il permet de représenter clairement l’enveloppe architecturale de la construction, de garantir sa conformité au PLU et de faciliter l’instruction par les services d’urbanisme.
En utilisant un outil adapté comme Cedreo, vous gagnez en efficacité sur la production de vos documents graphiques, tout en améliorant la qualité de vos rendus.
Un atout essentiel pour piloter vos projets plus vite, en toute conformité.
FAQs
C’est un document graphique à l’échelle qui représente chaque façade du bâtiment ainsi que la toiture, en état initial et projeté. Il permet d’analyser le rendu visuel de l’habitation avant et après travaux.
C’est la pièce graphique à fournir dans une déclaration préalable de travaux lorsque l’aspect extérieur du bâtiment est modifié. Elle comprend les plans des façades et des toitures.
Ce plan peut être produit avec un logiciel métier comme Cedreo, ou réalisé par un architecte ou un dessinateur indépendant. Il n’est pas disponible en mairie ou au service urbanisme de votre commune.
Vous pouvez le générer directement à partir d’un plan 3D avec un logiciel comme Cedreo. Cela vous garantit un document conforme, à l’échelle, prêt à intégrer votre dossier.
Il permet à l’administration de vérifier l’intégration visuelle extérieure, la conformité aux règles du PLU et la cohérence architecturale. C’est un élément essentiel à l’ instruction d’un permis constrire ou d’une déclaration préalable.
