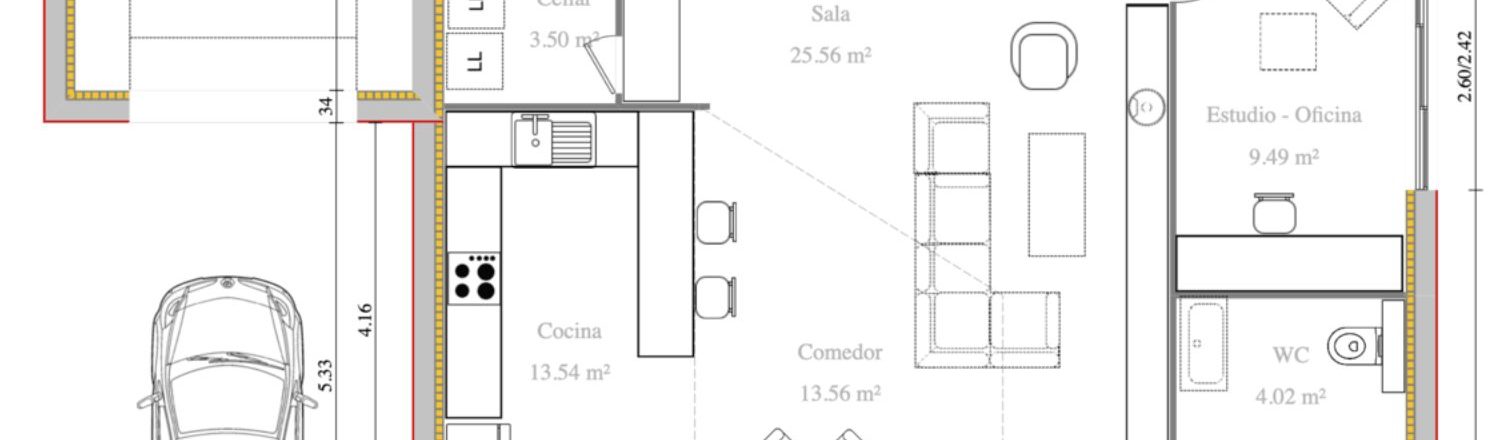

Los símbolos de planos de casas ayudan a los clientes a entender cómo se construirá, reformará o reparará un edificio, y a visualizar mejor los planes del proyecto.
Los planos de planta están pensados para ser diagramas sencillos que te ayuden a visualizar un espacio y determinar si el diseño será adecuado para su propósito previsto, ya sea reformar una cocina, construir una casa desde cero o planificar un espacio para un evento temporal. Los símbolos arquitectónicos en los planos ayudan a diseñadores, constructores y arquitectos a evaluar la viabilidad de sus proyectos, adaptarse a las necesidades específicas de cada cliente, comunicar elementos de diseño a los contratistas y mostrar a los clientes las características de su nueva vivienda.
Entender los iconos, patrones y abreviaturas de un plano puede ser intimidante, al menos al principio. Es por eso que hemos creado esta guía de la A a la Z con simbología de planos arquitectónicos, abreviaturas y símbolos clave para planos arquitectónicos.
A continuación, veremos el significado de los símbolos en planos de casas, los símbolos más comunes y compartiremos una lista de las abreviaturas más usadas.
A continuación, veremos:
- Qué son los símbolos de planos de planta
- Símbolos más comunes en los planos de planta
- Abreviaturas habituales
¿Qué son los Símbolos de Planos de Casas?
La simbología de un plano arquitectónico hace referencia a un conjunto de íconos estandarizados.
Estos símbolos estándar se utilizan para representar elementos clave como ventanas, puertas y muros estructurales, así como materiales de construcción, muebles y electrodomésticos.
Cuando se hacen correctamente, los planos comunican rápidamente la disposición básica de la propiedad, su orientación y cómo los diferentes cuartos y elementos estructurales interactúan entre sí.
Sin embargo, los planos efectivos a menudo requieren mucha información en un espacio limitado. Los símbolos y abreviaturas en los planos ayudan a reformadores, diseñadores y constructores a hacer precisamente eso, y además facilitan su lectura.
Los 12 Tipos de Símbolos en Planos para Casas más Habituales
Los planos de planta utilizan un conjunto de símbolos estandarizados para representar diferentes elementos como ventanas, muros, escaleras y muebles. Estos símbolos pueden incluir figuras y líneas, números y abreviaturas.
A continuación, examinaremos diez de los símbolos más comunes en los planos y su uso.

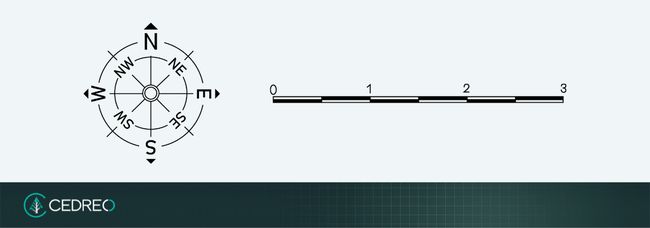

1. Símbolo de la Brújula en un Plano y las Medidas a Escala
Escala
Normalmente ubicada en la leyenda del plano, la escala te indica si las medidas están medidas en pies y pulgadas (sistema imperial) o en el sistema métrico, y establece un sistema para traducir las medidas.
Las escalas en los planos suelen representarse de una de una de estas dos maneras:
- Como medidas equivalentes (¼” equivale a 30,48 cm)
- Como una proporción (1:100 o 1:48)
Distintos planos pueden usar diferentes escalas, dependiendo de lo que se quiera representar. En cualquier caso, las escalas se representan como “barras de escala” (líneas en blanco y negro con números) similares a un dibujo de una regla.
Aunque Cedreo no utiliza símbolos de escala, sí permite a los usuarios descargar planos a escala con las medidas que aparecen en el plano.
Brújula
La brújula te ayuda a entender la orientación de una propiedad y se representa mediante un círculo con una flecha apuntando hacia el norte verdadero.
A diferencia de la brújula que normalmente verías en un mapa, el símbolo de la brújula en un plano no incluye direcciones cardinales; más bien, su objetivo es ayudarte a entender cómo navegar a través de un edificio desde la perspectiva de alguien que está dentro.or maximum energy efficiency.

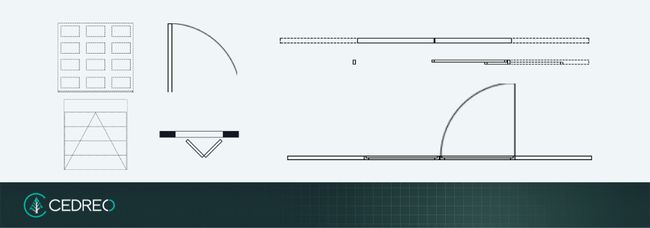

2. Símbolos de Puertas en los Planos
Las puertas se representan como espacios entre muros con líneas que indican en qué dirección se abre la puerta — líneas curvas para puertas con bisagras y líneas rectas para puertas correderas.
Los símbolos de las puertas también señalan hacia dónde se abren, dependiendo del tipo de puerta, para ofrecer una idea de cuánto espacio libre necesitarán.
Existen símbolos en los planos para cada tipo de puerta disponible, desde puertas correderas hasta puertas dobles, todos destinados a crear una representación visual de su forma y función.
Aquí tienes un repaso a algunos de los ejemplos más comunes:
- Puerta abierta. Las entradas abiertas se representan como un espacio entre muros.
- Puerta corredera. Las puertas correderas se muestran como dos líneas delgadas que se extienden desde un rectángulo negro.
- Puertas extraíbles. Las puertas extraíbles son puertas correderas que prácticamente desaparecen en el muro cuando están abiertas. El símbolo es muy parecido al utilizado para las puertas correderas, pero aquí, un conjunto de líneas se introduce dentro del otro.
- Puerta simple. Una puerta con bisagra simple se representa con una línea recta que es perpendicular al muro y una línea curva que indica hacia qué lado se abre.
- Puerta doble. El símbolo de la puerta doble parece la letra “M”, formada por dos líneas curvas que se unen en el centro.
- Puerta plegable. Las puertas plegables se usan comúnmente en dormitorios, principalmente en armarios. El símbolo en el plano parece dos picos, separados por un pequeño espacio.
3. Símbolos de Ventanas en Planos de Planta
Los símbolos de ventanas son relativamente fáciles de identificar. Se representan como interrupciones en la pared y están conectados por una serie de tres líneas delgadas. Las puertas, por otro lado, generalmente se representan con solo dos líneas paralelas.
- Ventanas fijas estándar. Las ventanas estándar se representan con una única línea centrada dentro de un rectángulo.
- Ventanas correderas. Las ventanas correderas se representan con tres líneas paralelas que distinguen las ventanas de las paredes.
- Ventanas abatibles. Las ventanas abatibles tienen bisagras en los laterales y se abren hacia adentro o hacia afuera como una puerta. Los símbolos en el plano incluyen arcos que indican en qué dirección se abren.
Ventanas panorámicas. Los símbolos para este tipo de ventanas combinan tres o más ventanas que forman un ángulo hacia fuera, sobresaliendo más allá de las paredes exteriores.

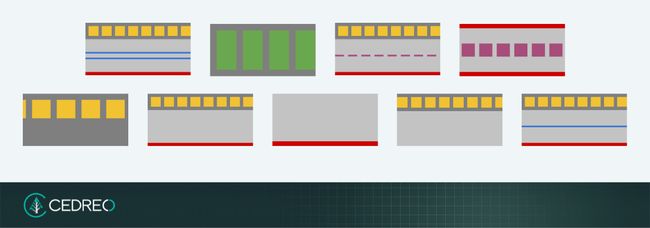

4. Símbolos de Muros en los Planos
Los muros son el elemento más común en un plano y se representan mediante diferentes tipos de líneas. Las líneas más gruesas indican muros exteriores, mientras que las delgadas generalmente se usan para mostrar muros interiores, aunque hay excepciones a esta regla.
Aquí hay diferentes ejemplos de símbolos que representan muros en planos:
- Muros estructurales. Los muros estructurales suelen ser exteriores o muros de carga y son los primeros en construirse al comenzar la obra. Estos muros representan la integridad estructural de un edificio. Es decir, querrás definir estos muros antes de comenzar a añadir muros interiores (que se indican con líneas más finas), ventanas o puertas.
- Muros de carga. Los muros de carga son muros internos o externos del edificio y existen principalmente para transferir cargas. Cualquier modificación a estos muros afectará la estructura y cimentación del edificio. En Cedreo, el grosor del muro permite a los usuarios distinguir rápidamente entre un muro de carga y un muro de partición.
- Muros de partición. Los muros de partición son muros internos que separan las habitaciones. A diferencia de los muros de carga, los muros de partición no forman parte de la cimentación del edificio y pueden añadirse, eliminarse y modificarse según sea necesario, incluso más adelante en el proceso de diseño.

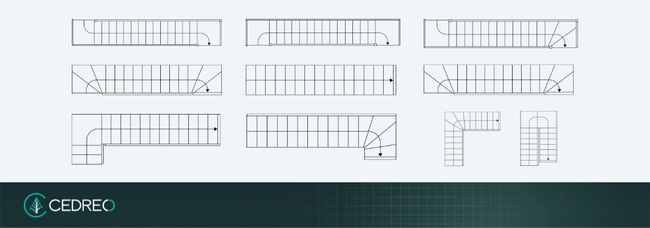

5. Símbolos de Escaleras en Planos de Planta
Los símbolos de escaleras en planos de planta incluyen una serie de líneas paralelas y una flecha que indica qué dirección es “hacia arriba”, dependiendo del nivel que estés observando. Al igual que con todo lo demás en el plano de planta, las escaleras se dibujan desde una perspectiva superior en 2D y parecen un conjunto de rectángulos conectados.
- Escaleras rectas. Las escaleras rectas se representan como un rectángulo que contiene una serie de líneas paralelas.
- Escaleras de caracol. Las escaleras de caracol se dibujan con una forma de “U”, compuesta por varios rectángulos pequeños.
- Escaleras en forma de L. Las escaleras en forma de L, como podrías imaginar, parecen un conjunto de rectángulos conectados formando la letra “L”.
Escaleras en espiral. Las escaleras en espiral son una excepción entre los símbolos de escaleras, representadas por un círculo con líneas que irradian desde el centro (como una rueda o un pastel dividido en porciones). Este símbolo tiene una flecha que apunta ya sea en sentido horario o antihorario.

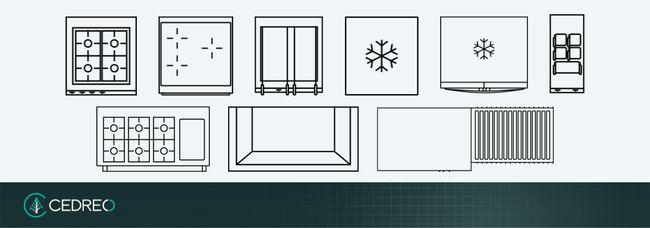

6. Símbolos de Electrodomésticos
En planos que incluyen baños, cocinas o cuartos de lavado, generalmente usarás símbolos para indicar dónde encontrarás conexiones para los principales electrodomésticos: estufas, lavadoras, secadoras, neveras, etc.
En la mayoría de los casos, los símbolos de electrodomésticos aparecen junto a símbolos de fontanería como desagües, lavabos y sanitarios.

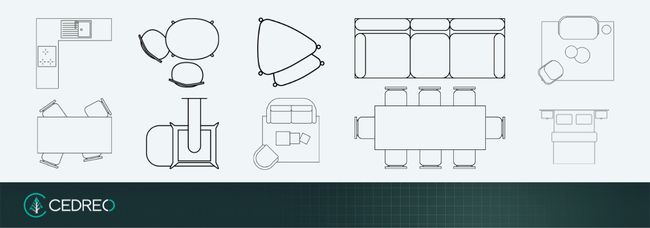

7. Símbolos de Muebles en los Planos
Aunque los muebles no siempre están incluidos en los planos, pueden ser útiles para ayudar a los clientes a visualizar cómo podría organizarse un un piso o un espacio habitable. Con Cedreo, puedes mover o reorientar fácilmente los iconos de muebles según las preferencias del cliente.
Y una vez que hayas finalizado tu diseño interior básico, puedes crear un render en 3D con Cedreo, completa con muebles en 3D.

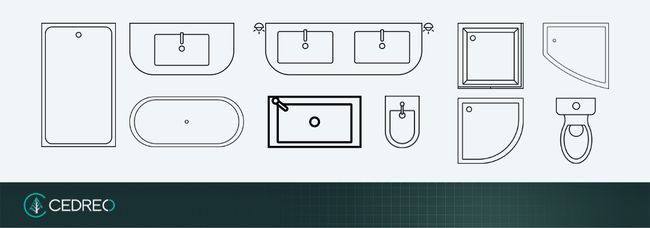

8. Símbolos de Fontanería en Planos de Planta
Los iconos de fontanería incluyen elementos como lavabos, bañeras, bidés y sanitarios: artículos que normalmente encontrarías en la cocina o el baño.
- Bañera. Un rectángulo dentro de otro rectángulo.
- Ducha. Un cuadrado con una “X” atravesándolo y un pequeño círculo en el centro.
- Sanitario. El icono sanitario es un óvalo con un rectángulo unido en la parte superior.
- Bidet. Se representa como un óvalo más pequeño junto a un rectángulo o un icono similar al del sanitario pero más compacto.
- Lavabo. Hay varios símbolos diferentes en planos arquitectónicos para representar lavabos. Un lavabo doble se representa con dos círculos dentro de un rectángulo.
Desagüe en el suelo. Un círculo con rayado.

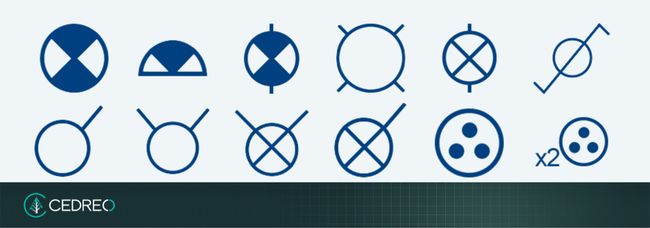

9. Símbolos Eléctricos y de Iluminación en Planos de Planta
Los símbolos eléctricos y de iluminación en los planos indican la ubicación de elementos clave como enchufes, interruptores, lámparas de techo y luces especiales. Un plano con símbolos eléctricos ayuda a los electricistas a planificar la instalación eléctrica, garantizar la separación adecuada y cumplir con la normativa.
Ejemplos de símbolos eléctricos básicos en un plano:
- Enchufe eléctrico: Normalmente representado como un pequeño círculo o cuadrado con dos líneas paralelas que salen de él.
- Interruptor de luz: Suele representarse con una “S” o una combinación de líneas que conectan con las luminarias.
- Luz de techo: Se muestra como un círculo con líneas o rayos que irradian desde el centro.

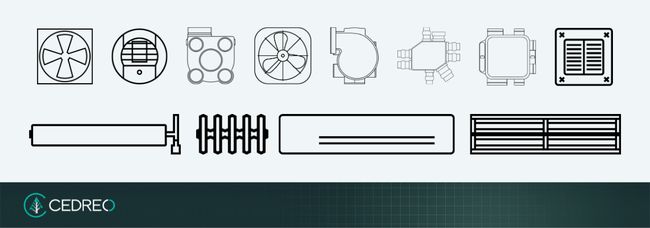

10. Símbolos de Calefacción, Ventilación y Aire Acondicionado (HVAC) en Planos de Planta
Los símbolos de HVAC representan los sistemas de calefacción, ventilación y aire acondicionado que garantizan el confort interior y la calidad del aire.

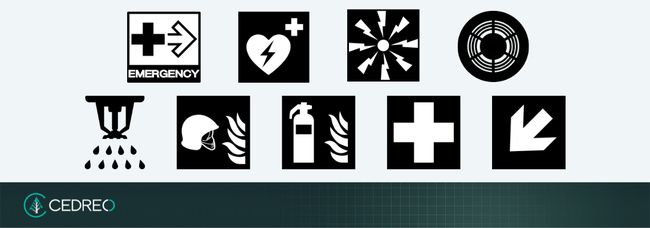

11. Símbolos de Seguridad contra Incendios y Emergencias en Planos de Planta
Los símbolos de seguridad contra incendios y emergencias ayudan a constructores, inspectores y ocupantes a identificar los elementos críticos de seguridad dentro de una edificación. Son especialmente importantes para cumplir con la normativa y planificar situaciones de emergencia.
Salida de emergencia: Marcada con la palabra “SALIDA” en negrita o con un símbolo de puerta acompañado de una flecha.
Detector de humo: Un círculo con las letras “DH” o una línea ondulada dentro.
Extintor: Un rectángulo con las letras “EXT” o un pequeño icono que representa un extintor.
- Smoke detector: A circle with “SD” or a wavy line through it.
- Fire extinguisher: A rectangle labeled “FE” or a small icon resembling a canister.
- Emergency exit: Marked with “EXIT” in bold or a door symbol with an arrow.

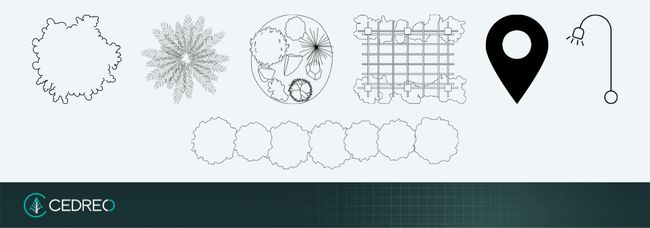

12. Símbolos de Paisajismo en Planos de Planta
Los símbolos de paisajismo se utilizan para mostrar los elementos exteriores que influyen en la estética y funcionalidad del diseño, como plantas, árboles, patios y mobiliario de jardín, y ayudan a planificar mejor cada lugar del exterior.
Abreviaturas en Planos de Planta
Además de los símbolos y características de los planos de planta que hemos mencionado anteriormente, los diseñadores y profesionales de la arquitectura a menudo utilizan abreviaturas estándar para comunicar detalles adicionales en sus planos manteniendo una presentación clara.
Aunque muchas de estas abreviaturas son familiares y directas, puede ser difícil llevar la cuenta de los cientos de elementos en esta lista. A continuación, algunos de los ejemplos más comunes:
- A/A – Aire acondicionado
- B – Baño
- SO – Sótano
- LC – Línea central
- ARM – Armario
- TCH – Techo
- COL – Columna
- FREG – Fregadero
- AZUL – Azulejo cerámico
- PATIO – Patio interno
- P – Puerta
- HD – Hornos dobles
- DIM – Dimensión
- AB – Abajo
- BJ – Bajante
- LVJ – Lavavajillas
- DB – Distancia al borde
- EXT – Extractor y Exterior
- PACI – Panel de control de alarma contra incendios
- LPS – Limpieza del suelo
- DS – Desagüe del suelo
- NS – Nivel del suelo
- LL – Lado lejano
- ACCS – Accesorios
- MG – Medidor de gas
- MINV – Minusválidos
- CLF. – Calefacción
- AC – Agua caliente
- DI – Diámetro interno
- PUL – Pulgada
- AISL – Aislamiento
- INT – Interior
- CE – Caja de empalme
- MI – Mano izquierda
- LM – Lista de materiales
- LUZ – Luz
- ILUM – Iluminación
- PH – Pozo de registro
- ALB – Albañilería
- MAX – Máximo
- MIN – Mínimo
- MAT – Material
- LT – Longitud total
- DC – Distancia entre centros
- DE – Diámetro externo
- APERT – Apertura o apertura bruta
- HORN – Horno
- DESP – Despensa
- RAD – Radio
- DTECHO – Drenaje techo
- NEV – Nevera
- RDL – Líder drenaje techo
- DER – Derecha
- HAB – Habitación
- APERTB – Apertura bruta
- DRPASO – Derecho de paso
- SANIT – Sanitario
- ESQAG – Esquinas agudas
- DETEC – Detector humo
- DU – Ducha
- LAM – Lámina
- ROCI – Rociador
- AL. – Almacén
- MACHI – Machihembrado
- TEL – Teléfono
- INOD – WC/Inodoro
- VA – Voltaje
- BV – Barrera vapor
- TV – Tubería ventilación
- LAV – Lavadora
- WC – Inodoro
- V – Ventana
- WIC – Armario vestidor
- WH – Calentador agua
Consejos para Añadir Símbolos y Abreviaturas en Planos de Planta con Cedreo
Añadir símbolos precisos y fáciles de leer es clave al crear planos de planta de un piso en Cedreo. Ya sea para indicar la ubicación de un fregadero de cocina, puertas plegables o mesas de comedor, Cedreo es una herramienta potente que te ayuda a crear diagramas arquitectónicos detallados de forma más rápida que nunca.
Aquí tienes algunas formas rápidas y eficaces de añadir abreviaturas y símbolos en tus planos detallados con Cedreo:
Add Symbols on 2D Floor Plans
Añade Símbolos en Planos 2D
Cedreo incluye una librería completa de símbolos que abarca desde enchufes eléctricos hasta distribuciones de mobiliario, y otros recursos esenciales para arquitectura e interiorismo. Así puede añadir símbolos de dibujo en tu plano:

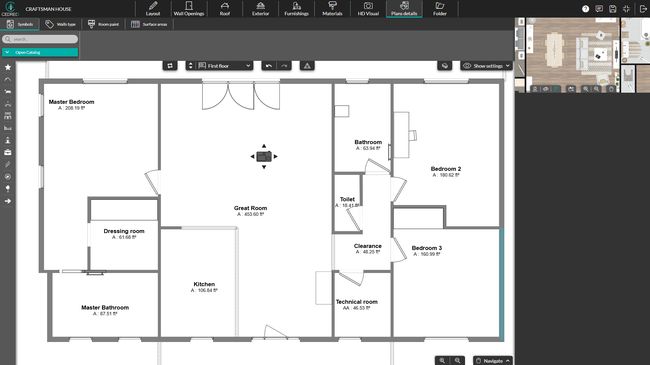

- Accede a la pestaña ‘Detalles del plano’
Después de diseñar tu distribución, dirígete a la pestaña Detalles del plano en el editor. También puedes hacerlo desde la pestaña ‘Carpeta’.

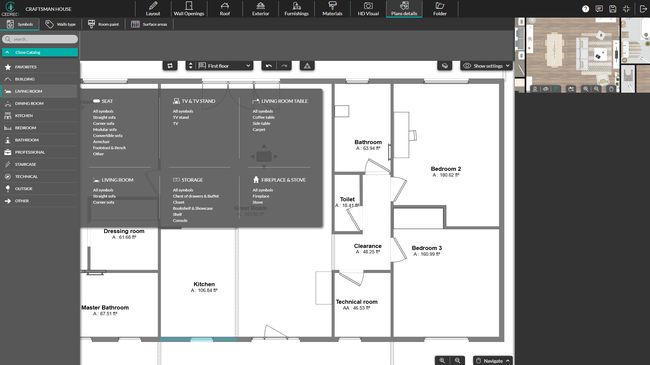

- Abre el menú de símbolos
Haz clic en “Símbolo” en el menú de la izquierda. Usa las categorías o la barra de búsqueda para encontrar rápidamente lo que necesitas.

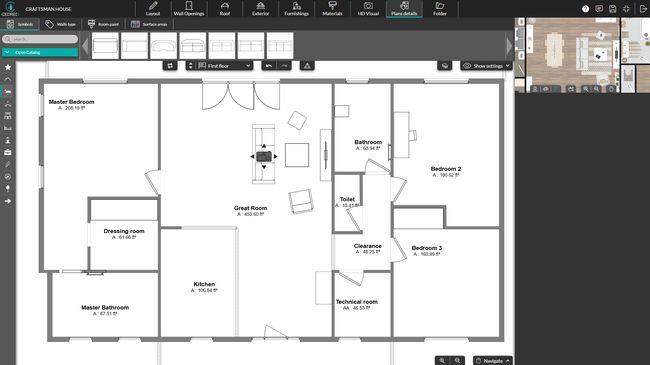

- Haz clic para colocar y personaliza
Tras seleccionar un símbolo, haz clic en tu plano para colocarlo. Luego arrástralo, gíralo o refleja su orientación para adaptarlo a tu diseño. También puedes:
- Ajustar medidas y ángulo
- Aplicar efecto de espejo
- Cambiar el color del símbolo para mayor claridad visual
Añade Símbolos 2D Automáticamente desde Objetos 3D
Una de las funciones que ahorra tiempo en Cedreo es la capacidad de mostrar símbolos 2D automáticamente cuando añades objetos 3D. Así puedes hacerlo:

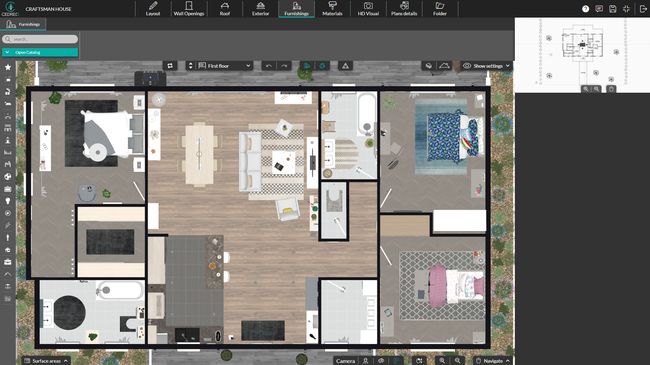

- Ve a la pestaña ‘Mobiliario’
Busca el objeto 3D que quieras añadir desde el catálogo. Haz clic en el producto y luego colócalo en tu diseño.
Activa la representación en 2D
Haz clic en el objeto y, en el menú de opciones, selecciona la opción ‘Mostrar el símbolo asociado en 2D’. En la vista 2D verás el símbolo correspondiente.
Añade Abreviaturas Personalizadas en Planos de Planta
Cedreo también te permite añadir fácilmente abreviaturas en tus planos. Así puedes hacerlo:

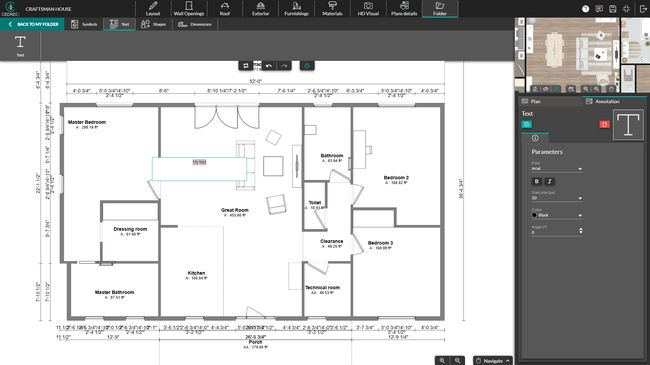

- Accede a la pestaña ‘Carpeta’
Una vez que hayas añadido los símbolos y terminado tu plano, abre la pestaña Carpeta.
- Usa la herramienta ‘Texto’
Selecciona la opción Texto y haz clic en tu plano donde necesites añadir la abreviatura. Ajusta la fuente y el tamaño de letra según necesites en el menú de opciones.
