Un plan mal coté ou non conforme, et c’est toute l’instruction du dossier qui prend du retard !
Produire des plans de maison avec une cotation précise et conforme, représente un vrai défi en termes de temps et d’organisation. Multiplier les outils, ressaisir les mêmes données sur plusieurs documents, corriger des incohérences en dernière minute : autant d’écueils qui vous ralentissent dans la conception et fragilisent vos dossiers.
Comment produire et articuler ces différents dessins sans perdre en cohérence ni en réactivité ?
Cet article vous donne des conseils pratiques pour maîtriser la cotation technique, structurer vos documents et choisir la méthode de travail la plus adaptée à votre activité.
Points clés à retenir
- Trois plans indispensables avec chacun des paramètres de cotation : le plan de niveau (dimensions intérieures), le plan de masse coté (implantation et altimétrie) et le plan de coupe (verticalité et rapport au terrain).
- Chaque document du dossier doit être cohérent avec les autres : une incohérence suffit à retarder l’instruction d’une demande de construction.
- Les logiciels métiers, avec leurs flux de travail interconnectés et automatiques, offrent une alternative plus efficace que la CAO/DAO traditionnelle : une seule saisie et tous les plans sont mis à jour simultanément.
- Cedreo vous permet de produire l’ensemble des plans cotés en 2D et 3D depuis un seul outil, avec export PDF à l’échelle pour vos dossiers administratifs et vos présentations clients.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plan de fondations, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
Plan de niveau (2D) : dimensionner les espaces avec précision
Les plans d’étages sont les dessins les plus concrets pour vos clients. C’est grâce à eux qu’ils peuvent vérifier la distribution des pièces et valider les choix d’aménagement intérieur.
Les cotes ne sont donc pas un détail technique de la construction : elles permettent aux clients de passer du stade d’idées abstraites à une projection concrète de leur maison et de leur futur mode de vie. Et surtout, la cotation intérieure des espaces leur permet d’entamer une demande de devis auprès d’artisans pour des meubles sur mesure par exemple pour la cuisine, la salle de bain ou une bibliothèque au salon.

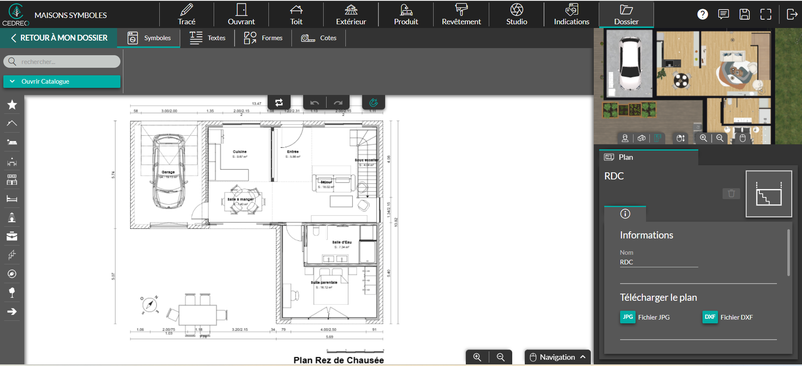

Heureusement, grâce aux outils modernes vous n’avez (en général) plus besoin de calculer toutes ces cotes manuellement. Le logiciel génère automatiquement un plan de maison coté avec toutes les informations au fur et à mesure que vous tracez murs, cloisons et positionnez portes et fenêtres.

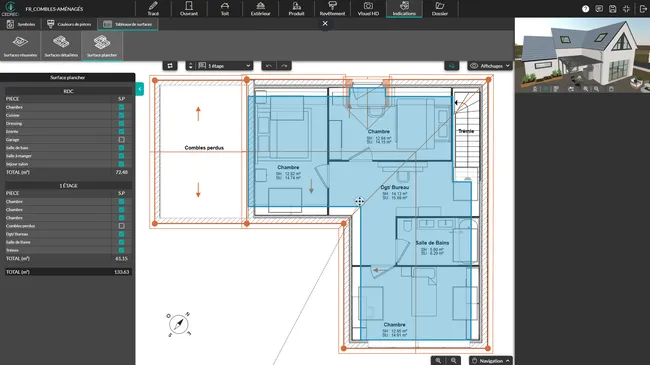

Autre point pour gagner du temps : certains outils offrent une connexion synchronisée entre le plan, la 3D et le tableau des surfaces. Quand vous déplacez un mur ou élargissez une fenêtre, les données sont directement mises à jour. Surface habitable, surface utile, surface vitrée : plus besoin de recalculer manuellement ! Le tableau est à jour, en permanence, et vous pouvez le présenter à votre client ou l’intégrer à votre dossier administratif sans risque d’erreur de cohérence.
Plan de masse coté : implantation, altimétrie et conformité PLU
Le plan de masse coté donne la vue d’ensemble de la maison sur sa parcelle. C’est pour cela que c’est bien souvent le premier document qu’examine le service d’urbanisme. Il leur permet de vérifier la conformité de la construction vis-à-vis de l’emprise au sol, des distances aux limites de propriété et du respect du Plan Local d’Urbanisme (PLU). Pour être recevable, il doit être conforme aux exigences de l’article R.431-9 du Code de l’urbanisme.
Toute la spécificité (et la difficulté) de ce plan est qu’il est en 3 dimensions et doit donc intégrer l’altimétrie, représentée par des cotes NGF (Nivellement Général de la France). Ces points matérialisent les variations d’altitude, les pentes, les dénivelés et la topographie du terrain.
Le plan masse est associé à des coupes transversales pour détailler l’état initial du terrain et l’état futur après travaux. Ces deux états doivent apparaître clairement pour que les services instructeurs puissent évaluer l’impact réel du projet sur le relief existant. Un plan non conforme, incomplet ou mal coté suffit à retarder l’instruction, voire à générer une demande de pièces complémentaires.
Les logiciels professionnels qui permettent de travailler simultanément en 2D et 3D offrent ici un avantage direct : intégrer les cotes NGF, modéliser le terrain en trois dimensions et visualiser la maison dans son contexte topographique réel, en garantissant la cohérence entre les pièces du dossier. Et vous permettent aussi, dès l’avant-projet, d’anticiper :
- Le raccordement aux réseaux : organisation des branchements techniques, notamment au réseau électrique.
- La gestion des accès à la maison : chemins d’accès, stationnement, aménagements extérieurs.
- L’impact des terrassements : estimation des volumes de déblai et remblai selon le type d’implantation retenue.
Plan de coupe et élévations : maîtriser la verticalité du projet
Plan de coupe
Pièce obligatoire du dossier de permis de construire (PCMI3) et de la déclaration préalable de travaux (DP3), le plan de coupe complète le plan de masse en montrant le bâtiment de profil, comme si l’on tranchait verticalement la construction et son terrain.
Pour être exploitable, il doit faire apparaître des repères indispensables :
- les hauteurs sous plafond ;
- la hauteur au faîtage ;
- les pentes de toit ;
- les cotes de niveau du terrain naturel et du terrain fini.
Il permet également de vérifier que les fondations de la maison respectent les limites de propriété et que les modifications du relief sont conformes au PLU. Les entreprises de terrassement s’appuient également sur ce document pour visualiser l’impact réel des travaux : volumes à excaver, niveau d’assise des semelles, gestion des déblais et remblais.
Le choix de son emplacement est déterminant : la coupe doit trancher à l’endroit le plus parlant du projet, là où se concentrent les informations les plus complexes. Par exemple, si le bâtiment comporte différents types de fondations avec une dalle sur terre-plein en sous-sol du garage et un vide sanitaire sous le rez-de-chaussée de la partie habitation, la coupe doit traverser ces deux zones simultanément. Lorsque le projet est complexe, deux coupes valent mieux qu’une pour assurer une bonne visualisation à l’instructeur et éviter ainsi toute zone d’ombre (synonyme de potentiel refus ou retard).
Élévations/Plan des façades
Les plans de façades (ou élévations) sont eux aussi scrutés par les services administratifs car ils matérialisent l’enveloppe extérieure de la maison : orientation, style architectural, disposition des ouvertures, matériaux et revêtements, ligne de toiture. Ils permettent de vérifier que le bâtiment est conforme au PLU sur le plan esthétique et volumétrique.
Dans les zones soumises à l’avis des Architectes des Bâtiments de France, ou dans les secteurs avec des règles spécifiques sur les façades donnant sur rue, la lecture des élévations est particulièrement attentive. Une ouverture ou un revêtement non conforme aux prescriptions locales peut entraîner un refus ou une demande de modification.
La cohérence entre le plan de masse, le plan de coupe et les élévations est non négociable ici. Travailler avec un outil intuitif qui synchronise automatiquement l’ensemble des plans vous fait gagner du temps et réduit les risques d’erreurs. Vous déplacez une fenêtre de quelques centimètres sur la façade, la modification se répercute instantanément sur tous les autres plans.
Quelle méthode pour produire vos plans de maison cotés ?
1/ Faire appel à un professionnel externe
Confier la réalisation de vos plans à un géomètre-expert ou un dessinateur externe est une option sécurisante (en particulier pour des chantiers où les terrains sont très accidentés). En contrepartie, cette solution a un coût plus élevé (entre 500 € et 1 500 €).
Le vrai frein, pour les constructeurs de maisons individuelles et les maîtres d’œuvre, est bien souvent le délai. Dépendre d’un prestataire externe ralentit la réactivité commerciale et allonge les phases de conception au moment où vos clients attendent des réponses rapides.
2/ Utiliser un logiciel DAO
es logiciels de Dessin Assisté par Ordinateur (DAO) comme AutoCAD offrent une liberté totale de tracé à l’échelle. Pour un dessinateur expérimenté, c’est un outil puissant et précis.
Par contre, pour des professionnels qui ne sont pas dessinateurs à temps plein, la prise en main est exigeante, et le temps passé sur les plans cotés réduit d’autant le temps consacré à la réflexion.
En effet, la 2D, la 3D et les calculs de surface doivent être traités séparément, sans lien automatique entre les documents. Chaque modification sur un plan d’étage vous oblige à reprendre également manuellement le plan de masse, les coupes et les façades.
Vous passez plus de temps à (re)dessiner qu’à réfléchir à la conception idéale pour votre client : le ratio 80/20 n’est pas optimum.
3/ Logiciels métiers
Des logiciels métiers conçus pour les constructeurs de maisons et maîtres d’œuvre offrent une alternative rapide et économique.
Pensés pour le bâtiment, ces outils permettent d’importer un fond de plan existant (PDF, DWG, DXF) pour démarrer rapidement. La cotation est générée automatiquement à chaque étape du tracé : dimensions des pièces, épaisseurs de murs, ouvertures. Des ajustements manuels restent ensuite possibles pour adapter chaque plan selon les préférences constructives et les caractéristiques du bâtiment.
Conçus pour des professionnels qui ne sont pas dessinateurs à temps plein, ces logiciels réduisent considérablement le temps de production des plans cotés, sans sacrifier la précision ni la conformité des documents.
L’interconnexion des plans : fini les erreurs de double saisie
Avec un logiciel DAO classique, chaque petite modification vous expose à un risque majeur : oublier de la répercuter sur tous les autres documents. Si vous déplacez une cloison sur le plan de niveau, vous devez penser à mettre à jour manuellement le plan de masse, la coupe, les façades et le tableau des surfaces.
Un logiciel métier intuitif comme Cedreo vous enlève cette épine du pied en vous garantissant la synchronisation de tous les plans.
Vous dessinez une maison de plain-pied en plan et obtenez en quelques clics les élévations, coupes et plan masse correspondants. Votre client veut finalement une chambre en plus ? Pas de problème ! Ajoutez simplement une pièce au rez-de-chaussée et tous les autres plans cotés se mettent à jour simultanément, sans avoir eu besoin de retracer la moindre ligne.
Vous pouvez vous concentrer à dessiner la maison de rêve de vos clients, le logiciel gère pour vous la cohérence des documents. Un gain de temps considérable pour vous, et une garantie de précision pour vos livrables.
En fin de projet, vous exportez l’ensemble des plans cotés à la bonne échelle, dans le format adéquat pour vos dossiers de permis de construire, déclarations préalables de travaux ou présentations clients.
Réaliser des plans de maison cotés précis et conformes va au-delà du simple respect des normes et réglementations, c’est aussi un facteur de performance pour votre activité. La clé du succès ? Garantir la cohérence entre tous les plans du dossier.
Un logiciel métier intuitif comme Cedreo vous aide à gagner en efficacité et en rapidité. Vous concevez votre projet une seule fois, en 2D et 3D simultanément. Plan de niveau, plan de masse, coupes, façades, tableau des surfaces : les plans cotés se génèrent automatiquement pour créer vos dossiers APS et permis de construire conforment et convaincants.
Plus besoin de devenir expert en DAO, vous pouvez vous concentrer sur votre cœur de métier : construire une maison sur mesure pour vos clients.
FAQs
Quelle est la différence entre une cote automatique et une cote libre ?
Les cotes automatiques sont générées par le logiciel au fur et à mesure du tracé : dimensions des pièces, épaisseurs de parois, dimensions des ouvertures. Les cotes libres s’ajoutent manuellement pour préciser des distances spécifiques non couvertes par la cotation automatique, comme un dégagement particulier ou une distance entre deux cloisons.
Les cotes se mettent-elles à jour automatiquement si on modifie le plan ?
Oui, sur les logiciels synchronisés comme Cedreo. Toute modification d’une cloison, d’une ouverture ou d’un élément de composition recalcule instantanément les cotes affichées et le tableau des surfaces, sans intervention manuelle. C’est ce qui vous garantit la cohérence entre les plans à chaque étape du projet, et évite les erreurs de double saisie lors des révisions.
Peut-on exporter un plan de maison avec dimensions en PDF ?
Oui. L’export en PDF à l’échelle est le format standard pour les dossiers de permis de construire et les présentations clients. Les logiciels métiers comme Cedreo permettent de choisir l’échelle, le format (A3 ou A4) et la résolution avant export PDF, pour obtenir un document directement exploitable sans mise en page supplémentaire.
Quel logiciel utiliser pour coter un plan 2D ?
Pour les constructeurs de maisons individuelles et les maîtres d’œuvre, un logiciel métier est plus adapté qu’un outil de DAO traditionnel. Il génère les cotes automatiquement au tracé, synchronise l’ensemble des documents du dossier et exporte les plans à l’échelle sans ressaisie. Cedreo est conçu spécifiquement pour ce type de besoin, avec une prise en main rapide et sans formation technique préalable.
