Êtes-vous sûr(e) de maîtriser vos échelles ?
Commençons par une question simple : êtes‑vous vraiment certains que vos plans sont toujours à la bonne échelle ? Si vous êtes professionnel de la construction, vous utilisez certainement ces rapports d’échelle tous les jours, depuis des années. En apparence, rien de plus simple.
Pourtant, les erreurs d’échelle graphique font encore partie de la liste des motifs de retour mairie. Pas parce que vous ne savez pas utiliser une échelle.
Mais parce qu’une modification toute bête comme un export PDF mal paramétré, un changement de format à la dernière minute ou une impression un peu trop rapide suffit à fausser légèrement les proportions. Et vous ne vous en rendez pas compte immédiatement.
L’instructeur remarque une petite incohérence. Et selon le degré de tolérance de la mairie, c’est parfois suffisant pour bloquer temporairement l’instruction, voire refuser la demande de permis !
Dans cet article, on reprend quelques bases. Vous allez (re)voir comment fonctionnent les échelles graphiques, les erreurs qui reviennent le plus souvent et comment les éviter. Vous découvrirez aussi comment Cedreo peut vous aider à fiabiliser vos documents, en vous évitant par la même occasion de nombreux ajustements manuels.
Les points clés à retenir
- Sur un plan, l’échelle graphique garantit la précision et la cohérence des informations présentes sur les pièces du permis de construire.
- Chaque type de plan nécessite une échelle spécifique pour assurer un équilibre entre le niveau de détail attendu et la lisibilité.
- « Simplement » en vérifiant les paramètres d’impression, les conversions d’unités et la cohérence entre plans, vous pouvez éviter des retours de mairie ou des erreurs de métrés.
- Pour vous faire gagner du temps, Cedreo automatise la gestion des échelles. Il synchronise l’échelle graphique avec chaque vue et exporte des plans PDF à l’échelle, prêts pour l’impression.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
L’échelle graphique : un langage normé et commun entre professionnels
Échelle graphique et échelle numérique : quelles différences ?

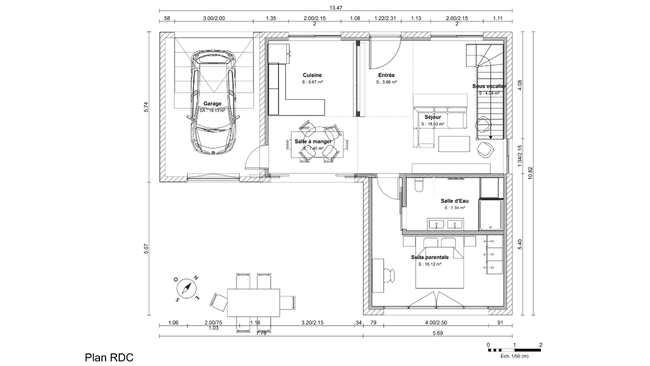

L’échelle graphique permet de vérifier immédiatement, par correspondance, une distance réelle sur un plan même si elle n’est pas cotée.
C’est une petite barre graduée présente sur le document qui sert de « règle intégrée ». C’est un instrument de mesure à part entière.
Grâce à un produit en croix, vous pouvez contrôler visuellement n’importe quelle longueur du plan. Vous comparez la mesure relevée sur le plan avec une valeur connue : celle de l’échelle graphique.
Donc, contrairement à l’échelle numérique (1/50, 1/100), elle reste valable même si le plan est réduit, agrandi ou imprimé dans un format différent.
Exemple
Si vous imprimez un plan PDF et qu’il est malencontreusement réduit de 97 %, votre échelle numérique devient fausse. 1 cm sur votre plan 1/100 ne correspond plus à 1 mètre dans la réalité. En revanche, votre échelle graphique continue de fonctionner.
Bien sûr, l’idéal, c’est que ces deux échelles correspondent !
Comment savoir à quelle échelle dessiner un plan ?
Pour un permis de construire ou une déclaration préalable de travaux, vous devez respecter certaines échelles selon le type de plan fourni.
Vous pouvez retrouver le détail de ces règles dans les notices du formulaire Cerfa à remplir pour votre autorisation.
Voici les valeurs généralement attendues :
- échelle pour un plan de masse : 1/200 ou 1/500 ;
- échelle d’un plan de coupe ou d’une façade : 1/100 ou 1/50
- échelle des plans d’intérieur : 1/50.
À retenir
Plus on entre dans le détail, plus l’échelle doit être « grande ». Une échelle de 1/50 est plus détaillée que 1/100. 1 cm mesuré sur le plan correspond dans le premier cas à 50 cm dans la réalité, et à 1 mètre dans le deuxième cas.
Pourquoi faut-il respecter les échelles « standards » sur les plans ?
Les échelles réglementaires sont aussi devenues un langage commun implicite entre les différents métiers du bâtiment.
Architectes, maîtres d’œuvre, entreprises, bureaux d’études : tout le monde s’appuie sur les mêmes repères.
Donc, quand vous envoyez un plan à un confrère, il s’attend naturellement à recevoir une échelle courante. C’est essentiel pour comprendre votre conception sans conversion complexe et sans ambiguïté sur les proportions réelles.
Alors, évitez les échelles atypiques comme le 1/150, même si la mise en page est plus harmonieuse. Les représentations inhabituelles compliquent la lecture et peuvent même nuire à votre crédibilité en tant que professionnel.
Quels sont les enjeux d’une bonne échelle sur un plan ?
Si l’échelle est si importante sur vos plans professionnels, c’est parce qu’elle joue sur trois aspects de votre dossier : la conformité, la cohérence et la compréhension du projet.
- Pour la mairie : le choix de votre rapport d’échelle doit permettre aux services urbanisme de vérifier rapidement les retraits, les hauteurs, l’implantation ou la distance aux limites.
- Pour votre client : une échelle lisible aide à la compréhension d’ensemble des proportions. C’est en effet bien plus simple avec un rapport de 1/100 que 1/250.
- Pour votre équipe interne : grâce à une bonne cohérence entre les plans, vous facilitez votre propre travail. Quand les représentations sont homogènes, vous passez simplement d’un plan à l’autre sans perdre vos repères.
Les erreurs d’échelle fréquentes à connaître, et à éviter
Les erreurs d’échelle ne sont pas rares, et elles viennent souvent de petites inattentions : redimensionner un plan, convertir une cote, imprimer un PDF ou ajuster une mise en page. Elles sont donc évitables !
Parfois, elles passent inaperçues. Mais d’autres fois, elles retardent le bon déroulement du projet ou sont à l’origine de conséquences plus graves.
Erreur n°1 : une échelle inadaptée pour l’instruction
Vous redimensionnez rapidement un plan pour tenir sur une page sans mettre à jour l’échelle graphique ou l’indication d’échelle numérique.
Ou bien l’échelle choisie est simplement trop petite pour pouvoir vérifier correctement les dimensions : retraits, hauteurs ou implantation.
La conséquence ?
L’instructeur ne peut pas contrôler le respect des règles d’urbanisme. Ou en tout cas, il ne peut pas le faire simplement. Votre demande est considérée comme incomplète ou non exploitable.
Dans le meilleur des cas, vous recevez une demande de complément. Dans le pire, votre dossier est tout simplement refusé. Cela peut arriver si les incohérences sont nombreuses.
Erreur n°2 : les conversions manuelles imprécises
Dans les projets de rénovation ou d’extension de maison, il vous arrive peut-être de jongler entre plusieurs sources : relevés terrain, anciens plans d’architecte, notes d’entreprises, etc.
Quand c’est le cas, il n’est pas rare de reporter une côte sans vérifier son unité d’origine ou d’appliquer un rapport de réduction un peu trop vite.
En réalité, ce ne sont pas vraiment les conversions qui posent problème. Mais plutôt le fait d’enchaîner plusieurs manipulations sans contrôle intermédiaire.
La conséquence ?
Soit votre plan est faux sans que vous l’ayez remarqué.
Soit vous voyez que votre plan comporte une erreur, mais vous ne savez pas laquelle et vous perdez un temps fou à la trouver.
Cela arrive fréquemment lorsque l’on « met au propre » l’état des lieux d’une construction existante après un relevé sur site. Tout est tracé, mais rien ne se rejoint comme il le faudrait.
Erreur n°3 : une impression qui modifie légèrement l’échelle
Même si vos plans sont justes à l’écran, l’impression peut induire un décalage. La pire option à cocher ? Ajuster à la page !
Mais d’autres paramétrages automatiques comme la gestion des marges peuvent aussi réduire ou agrandir légèrement le dessin.
Les conséquences ?
Une fois imprimé, le plan imprimé ne correspond plus à l’échelle annoncée. L’instructeur ne peut plus se fier aux mesures prises directement sur le document papier.
Autre problème : de nombreux artisans et entreprises réalisent toujours leurs métrés directement « au kutch » sur impression papier.
Donc même un léger décalage fausse les quantités estimées, et le chiffrage associé.
Sécurisez la gestion de vos échelles grâce à Cedreo
Une échelle graphique toujours alignée avec le plan
Cedreo met automatiquement à jour l’échelle graphique dès que vous changez l’échelle d’une vue.
Cette synchronisation évite l’erreur classique d’une échelle restée à 1/100 alors que vous avez finalement décidé de réduire l’affichage à 1/200.
L’outil règle : un gain de temps indispensable pour les plans importés
Lorsque vous importez un calque (plan PDF, image ou ancien document scanné) pour l’utiliser comme base de travail, Cedreo propose un outil de recalage très simple : la règle.
Cette fonction est particulièrement utile en rénovation ou si vous réutilisez des plans existants.
Choisissez une distance « repère » qui va calibrer tout votre fond de plan. Pointez les deux extrémités d’une valeur que vous connaissez avec certitude : par exemple la largeur d’une porte.
Puis, renseignez manuellement la valeur de votre règle. Cedreo ajuste ensuite automatiquement l’ensemble du plan à l’échelle correcte, et vous pouvez commencer votre tracé.
Gestion multi‑échelles sans risque
Sur Cedreo, vous pouvez utiliser plusieurs échelles au sein d’un même projet, en conservant une parfaite cohérence d’affichage entre les vues.
Vous pouvez travailler en 1/500 pour le plan de masse, en 1/100 pour les façades et en 1/50 pour les plans intérieurs, sans ajuster manuellement la taille des annotations sur vos plans, le format des cotes, etc.
Avec Cedreo, les vues restent alignées entre elles. Choisissez simplement l’échelle qu’il vous faut, le logiciel s’occupe du reste !
Tout reste lisible, parfaitement cohérent graphiquement, sans avoir à recaler manuellement chaque vue.
Exports PDF imprimables à l’échelle exacte
Lors du téléchargement, Cedreo génère des PDF paramétrés pour une impression à l’échelle.
Choisissez le format de page, l’échelle à respecter, les marges et les éléments à afficher pour que le plan soit exporté exactement comme vous en avez besoin.
L’idée, c’est d’obtenir facilement et rapidement des documents « imprimables » sans erreurs pour vos permis, vos partenaires ou vos clients.
Checklist avant le dépôt d’un permis de construire
Avant de cliquer sur « Envoyer », contrôlez rapidement ces quelques points pour sécuriser votre demande :
- Vérifiez que tous les plans affichent une échelle graphique lisible et cohérente avec l’échelle numérique indiquée.
- Assurez-vous que les échelles choisies sont bien celles exigées par l’administration pour chaque type de plan (masse, coupe, façade).
- Relisez les côtes structurantes : distances aux limites, hauteurs, niveaux, dimensions principales (celles que l’instructeur contrôle en priorité). Sont-elles toutes indiquées ? Sont-elles justes ?
- Testez l’impression réelle : imprimez un plan au format définitif et validez la lisibilité générale. Textes, côtes, lignes et légendes doivent être parfaitement lisibles. Ce que l’on cherche à éviter, c’est une demande de complément liée à la mise en forme du document.
Le conseil Cedreo
Les problèmes de mise en page sont plus faciles à repérer au format papier. N’hésitez pas à imprimer votre dossier et à le parcourir loin des écrans avant de l’envoyer.
Quand vos échelles sont précises et cohérentes, c’est votre dossier dans son ensemble qui gagne en clarté et en professionnalisme. Et dans ce domaine, Cedreo ne remplace pas votre expertise. Il sécurise votre dossier et réduit les tâches répétitives qui vous ralentissent au quotidien.
Vous gagnez du temps sur la mise en forme, réduisez les ajustements manuels et produisez des plans fiables plus rapidement. Une façon simple d’optimiser votre organisation et de vous libérer de l’espace pour ce qui compte vraiment : le pilotage de vos projets et la relation client.
FAQs
Qu’est-ce qu’une échelle graphique ?
Une échelle graphique est une barre graduée présente en marge d’un plan. Elle sert à vérifier, en la mesurant, que ce que vous voyez sur le papier correspond bien aux dimensions réelles du projet. Si l’impression réduit ou agrandit légèrement le plan, l’échelle graphique vous aide à repérer ce décalage.
Comment calculer une échelle sur un plan ?
Si aucune échelle n’est indiquée sur un plan, ou que vous souhaitez vérifier celle présente sur le cartouche, c’est très simple. Mesurez une distance facilement vérifiable comme une côte déjà indiquée. Puis, appliquez un produit en croix pour retrouver le rapport entre la valeur mesurée et la valeur réelle théorique. Attention à utiliser les mêmes unités.
Comment savoir à quelle échelle dessiner un plan ?
L’échelle dépend du type de document à produire et des habitudes partagées entre professionnels de la construction. Pour un permis de construire ou une déclaration préalable, certaines valeurs sont imposées : 1/200 ou 1/500 pour un plan de masse, 1/100 pour les façades, etc.
Comment imprimer un plan PDF à l’échelle ?
Lors de l’impression ou de l’export, désactivez toujours les options automatiques de type « ajuster à la page ». Pour savoir si votre impression est correcte, vérifiez si l’échelle graphique correspond bien aux distances attendues. Des logiciels comme Cedreo facilitent cette tâche en vous proposant d’exporter des plans déjà calibrés pour l’impression.
