Symboles d’architecture sur plan : guide professionnel de A à Z

Identifiez rapidement symboles et abréviations pour gagner en lisibilité et en efficacité sur chaque projet.

Un plan de construction concentre une grande quantité d’informations dans un espace limité. Murs porteurs, ouvertures, réseaux, mobilier : chaque élément a sa représentation graphique. Pour les maîtres d’œuvre, les constructeurs et les dessinateurs bâtiment, maîtriser ces codes est la base du métier.  Ces symboles facilitent la coordination entre les intervenants, limitent les erreurs d’interprétation sur le chantier et permettent de présenter les projets aux clients avec clarté.

Cet article passe en revue les symboles essentiels par type de plan, les abréviations courantes et la manière de les intégrer dans Cedreo.

Points clés à retenir

• Les symboles d’architecture sont des icônes standardisées utilisées sur les plans pour représenter les éléments structurels, les ouvertures, le mobilier et les équipements techniques.
• Savoir lire les symboles et abréviations d’un plan de maison permet de communiquer sans quiproquo et d’éviter les erreurs sur le chantier.
• Les symboles les plus courants couvrent les portes, les fenêtres, les murs, les escaliers, les équipements sanitaires, les réseaux électriques et la ventilation.
• Avec Cedreo, vous accédez à une bibliothèque complète de symboles pour tous vos types de plans, du plan de masse au plan électrique, et générez automatiquement les symboles 2D depuis vos objets 3D.

Qu’est-ce qu’un symbole sur un plan d’architecture ?

Les symboles d’architecture sont des pictogrammes standardisés qui représentent tous les éléments d’un plan (structures, ouvertures, mobiliers, équipements techniques). Ils permettent de transmettre une grande quantité d’informations dans un espace limité, de manière lisible par tous les intervenants du projet.

Un plan de construction de maison mobilise différents corps de métier : maître d’œuvre, électricien, plombier, charpentier. Si chacun interprète les symboles à sa façon, les erreurs de chantier sont inévitables. La codification garantit une compréhension commune, dès la lecture du document.

En France, cette représentation est encadrée par la norme NF P 02-001 pour les dessins de bâtiment, et par la norme NF C 15-100 pour les installations électriques. Chaque plan doit également intégrer une légende et une échelle : la légende liste les symboles utilisés, l’échelle permet de vérifier les dimensions réelles.

Les symboles du plan de masse

Le plan de masse représente le projet dans son environnement : implantation de la construction sur la parcelle, limites de propriété, accès, stationnement et aménagements extérieurs. C’est une pièce obligatoire du dossier de permis de construire. Pour en savoir plus, consultez notre article complet sur le plan de masse.

Rose des vents et échelle

La rose des vents indique l’orientation du plan par rapport au nord. Par convention, le nord est positionné en haut de la page. Lorsque la maison est pivotée pour mieux tenir dans le format, la rose des vents devient indispensable : elle permet de retrouver immédiatement l’orientation réelle de la construction et de ses ouvertures.

Elle est toujours accompagnée d’une échelle. Pour un plan de masse dans le cadre d’un permis de construire pour une maison individuelle, l’échelle est généralement fixée au 1/100 ou au 1/200. Elle permet de visualiser rapidement les distances réelles sur le plan imprimé : reculs par rapport aux limites de propriété, distances entre voisins, emprise au sol de la construction.

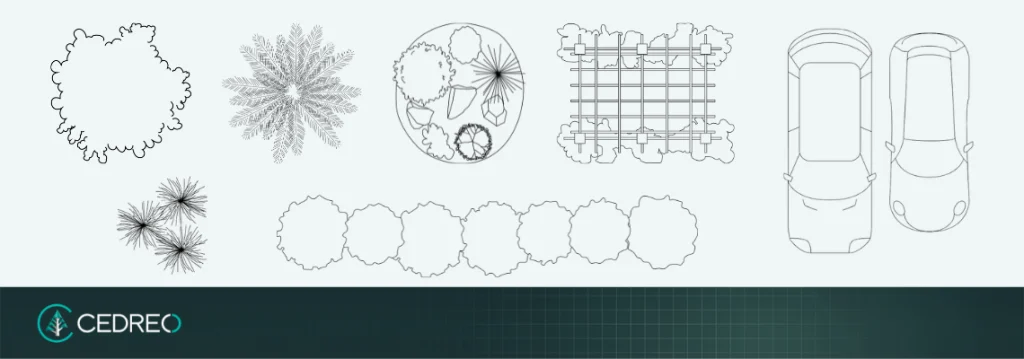

Végétation et aménagements extérieurs

Les symboles d’aménagement extérieur représentent les éléments qui entourent la construction : accès au terrain, places de stationnement, terrasses, clôtures et végétation. Sur un plan de masse, ces éléments sont aussi importants que le bâti : ils précisent l’organisation de la parcelle et facilitent la lecture du projet par les services instructeurs.

• Arbres : cercle aux contours irréguliers, vu de dessus.
• Arbustes : petits cercles groupés, placés en bordure de parcelle ou le long des murs.
• Terrasse ou dalle : rectangle avec un motif de lignes indiquant le matériau (pavés, bois, pierre).
• Clôture : trait fin avec de courtes marques perpendiculaires.
• Pelouse : zone ouverte avec de petits points ou traits épars indiquant le couvert végétal.

Niveaux et altimétrie

Basées sur le référentiel NGF (Nivellement Général de la France), les cotes altimétriques permettent de situer le projet par rapport au terrain sur le plan de masse. Ces cotes sont représentées par une annotation du type « NGF +xx.xx m », associée à un repère graphique.

Il n’existe pas de symbole universel imposé, mais quelques pratiques courantes :

• Un triangle plein pointé vers le bas pour le terrain fini.
• Un triangle vide pour le terrain naturel.
• Une flèche verticale avec la valeur altimétrique inscrite à côté.

Ces repères permettent aux services instructeurs de vérifier l’intégration du projet dans son environnement, notamment les différences de niveau entre la parcelle et la voirie.

Les symboles du plan de niveau

Le plan de niveau représente chaque étage de la construction vu de dessus. Distribution des pièces, circulations, ouvertures et équipements : il doit être suffisamment détaillé pour permettre à chaque intervenant (du maître d’œuvre à l’artisan) d’avoir une idée précise de l’ ensemble de ces éléments.

Murs et cloisons

Sur un plan de niveau, les murs se distinguent par l’épaisseur de leur trait. Les murs extérieurs sont représentés par des lignes épaisses, les cloisons intérieures par des traits plus fins. Cette différence d’épaisseur indique la nature structurelle ou non de l’élément.

Les représentations courantes dans Cedreo :

• Mur extérieur : trait épais avec indication de l’isolation.
• Mur porteur intérieur : trait plein épais.
• Cloison de distribution : trait fin.
• Cloison hydrofuge : trait fin de couleur spécifique.

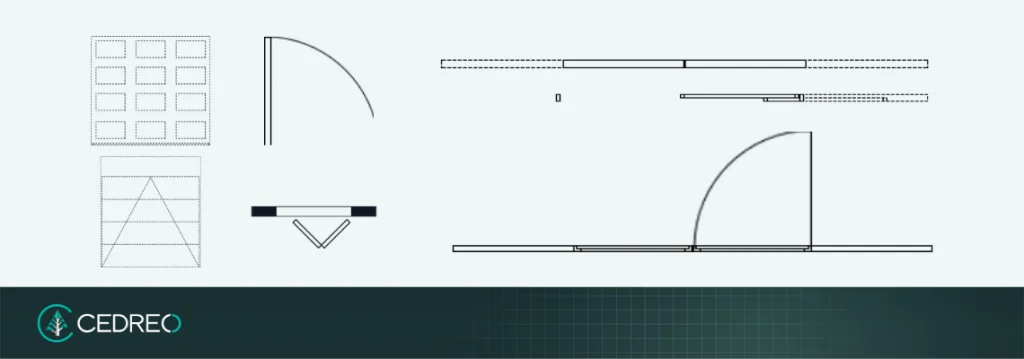

Portes

Le symbole de porte se représente par un trait perpendiculaire au mur et un arc de cercle indiquant le sens et l’angle d’ouverture du battant (pour anticiper le débattement nécessaire).

Les types courants :

• Porte simple : trait + arc de cercle à 90°.
• Porte double : deux arcs formant un « M ».
• Porte coulissante : deux rectangles parallèles dans l’épaisseur du mur.
• Porte escamotable : symbole similaire, avec une ligne glissant dans le mur.
• Porte pliante : deux triangles adjacents.

Fenêtres

Les fenêtres sont représentées par une interruption dans le mur, avec trois traits parallèles fins qui les distinguent des ouvertures de porte.

Les types courants :

• Fixe : un trait centré dans l’ouverture.
• Coulissante : deux rectangles décalés avec un trait central.
• Battante  : deux arcs indiquant le sens d’ouverture.
• Baie vitrée : combinaison de plusieurs vitrages formant un angle.

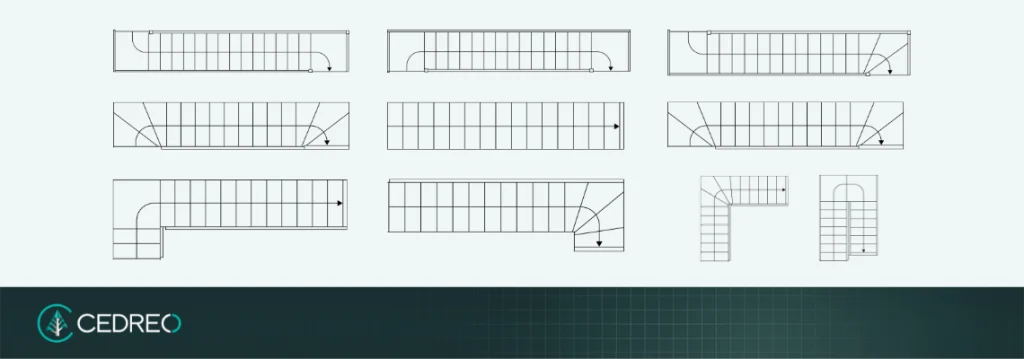

Escaliers

Les escaliers sont dessinés en vue de dessus, sous forme de marches parallèles avec une flèche indiquant le sens de montée. Le nombre de marches représentées correspond au nombre réel de contremarches visibles depuis ce niveau.

Les types courants :

• Escalier droit : rectangle avec traits parallèles.
• Escalier quart tournant : marches en « L ».
• Escalier demi-tournant : marches en « U ».
• Escalier hélicoïdal : cercle avec lignes rayonnantes depuis le centre.

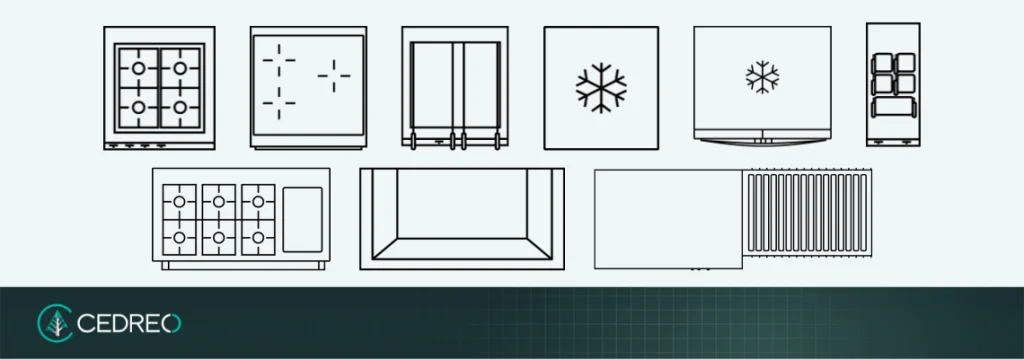

Électroménager

Les appareils électroménagers sont représentés vus de dessus, positionnés à leur emplacement réel dans la pièce. L’idée est de vérifier la cohérence entre les arrivées de réseaux (eau et électricité) et les équipements prévus.

Les représentations courantes :

• Cuisinière : rectangle avec quatre cercles représentant les foyers.
• Réfrigérateur : rectangle annoté « REF » ou avec un icône “flocon de neige”.
• Lave-vaisselle : carré ou rectangle annoté « LV ».
• Lave-linge / sèche-linge : deux carrés côte à côte annotés « LL » et « SL ».

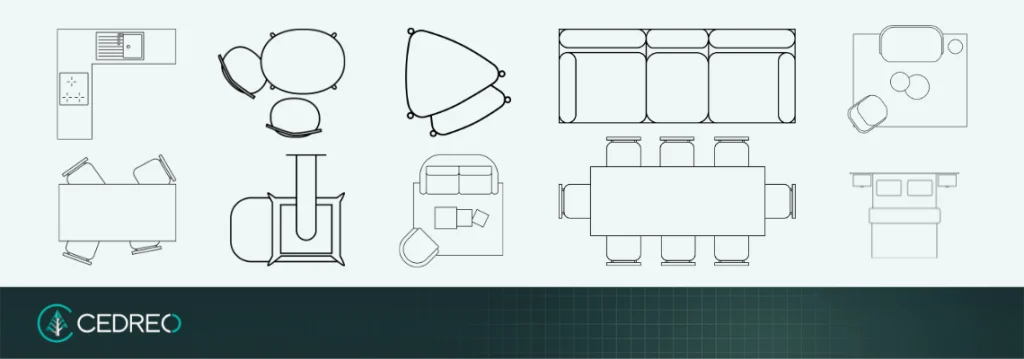

Mobilier

Les symboles de mobilier sont des représentations simplifiées vues de dessus. Ils ne sont pas obligatoires sur les plans techniques, mais facilitent la présentation du projet au client et permettent de vérifier l’agencement des espaces.

Les représentations courantes :

• Lit : rectangle avec un rectangle plus petit pour symboliser l’oreiller.
• Table à manger : rectangle ou cercle entouré de chaises.
• Canapé : long rectangle avec un trait fin en bordure arrière.
• Bureau : rectangle avec un cercle à proximité représentant la chaise.

Dans Cedreo, les objets 3D ajoutés génèrent automatiquement leur symbole 2D correspondant sur le plan de niveau.

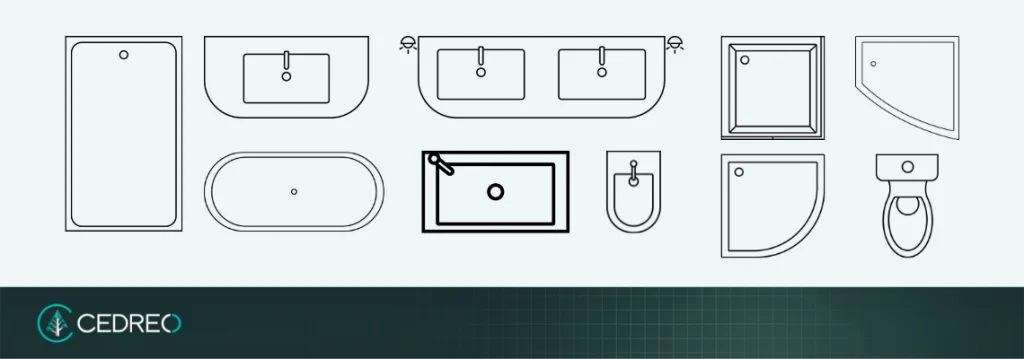

Équipements sanitaires

Les équipements sanitaires sont représentés par des icônes  normalisées, positionnés à leur emplacement dans les pièces humides : salle de bains, WC, cuisine, buanderie.

Les représentations courantes :

• Baignoire : rectangle arrondi dans un rectangle.
• Douche : carré avec un petit cercle central représentant l’évacuation.
• WC : ovale avec un rectangle en partie supérieure.
• Évier simple : cercle ou ovale dans un rectangle avec un petit cercle central pour l’évacuation.
• Évier double : deux cercles ou ovales dans un rectangle.

Les symboles des plans techniques

Ces plans techniques apportent des solutions de représentation pour les réseaux et ouvrages qui ne figurent pas sur le plan de niveau standard. Chaque plan technique dispose de sa propre bibliothèque de symboles.

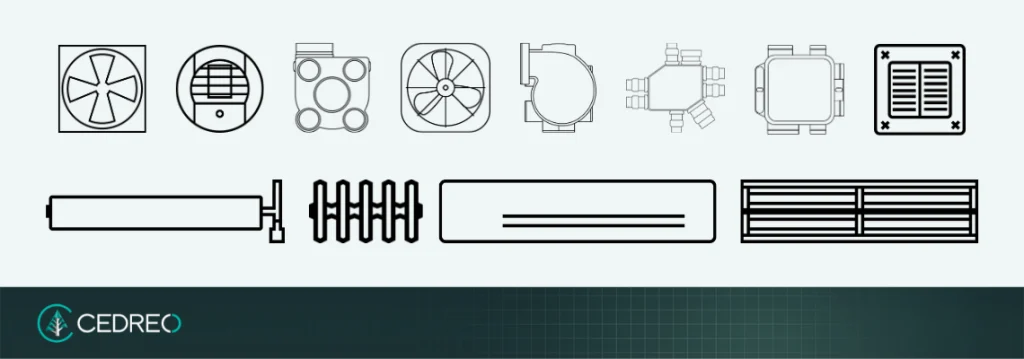

CVC – VMC, cheminée

Les symboles de chauffage, ventilation et climatisation indiquent l’emplacement et la nature des équipements thermiques et aérauliques du projet. Leur représentation sur plan permet aux bureaux d’études et aux artisans de coordonner l’installation des réseaux dès la phase de conception.

Les représentations courantes :

• Unité intérieure (split) : rectangle simple.
• Unité extérieure : carré avec symbole de ventilateur en son centre.
• Bouche de soufflage / reprise VMC : rectangle avec traits parallèles intérieurs.
• VMC simple flux : cercle avec une flèche sortante.
• VMC double flux : cercle avec deux flèches, entrée et sortie.
• Cheminée : rectangle avec annotation spécifique selon le type (insert, foyer ouvert).

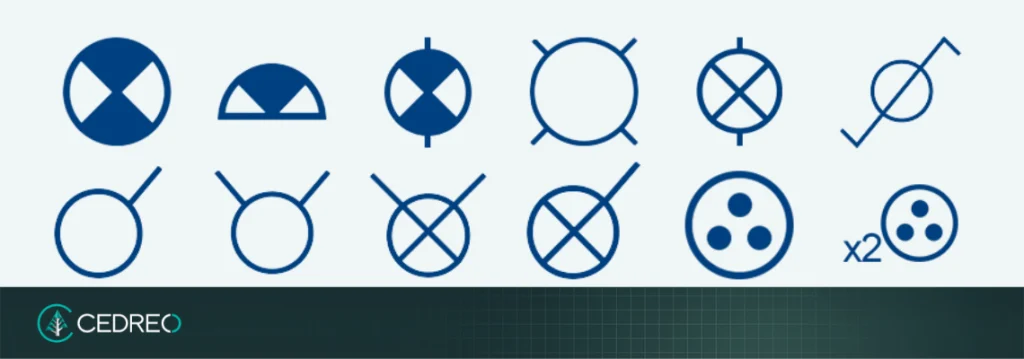

Électricité

Le plan électrique représente l’ensemble des circuits, équipements et points de connexion de l’installation. Les symboles électriques répondent à la norme NF C 15-100 et à la norme internationale IEC 60617.

Les symboles de base à connaître :

• Prise de courant standard : cercle avec trois points en triangle.
• Interrupteurs simple allumage : cercle avec un trait oblique (deux traits obliques pour l’interrupteur double allumage).
• Plafonnier : simple cercle (barré ou non).
• Tableau électrique : rectangle avec un éclair ou l’inscription « TGBT » rectangle.

  Pour la signification détaillée de l’ensemble des symboles électriques et leur logique de représentation, consultez notre article complet : Symboles électriques : signification et normes de représentation.

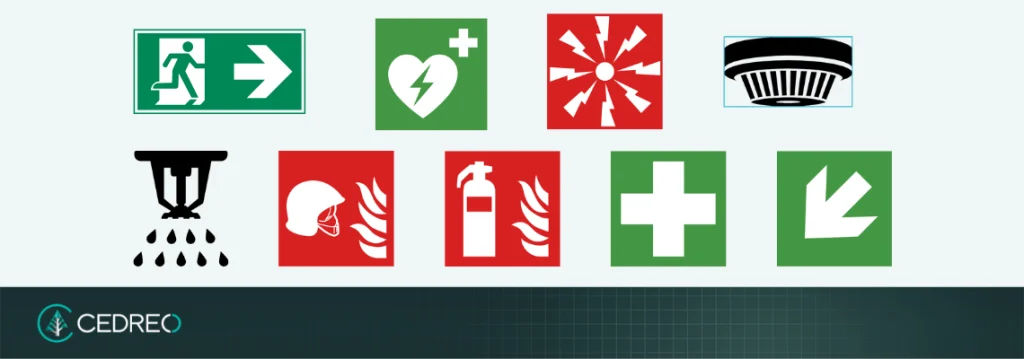

Sécurité incendie

Les symboles de sécurité incendie localisent les équipements de détection et d’intervention sur le plan. Leur lisibilité est essentielle pour la conformité réglementaire et la sécurité de l’ouvrage.

• Détecteur de fumée : cercle avec annotation « SD » ou trait ondulé.
• Extincteur : rectangle annoté « EX » ou pictogramme de bonbonne.
• Issue de secours : symbole de porte avec flèche directionnelle.

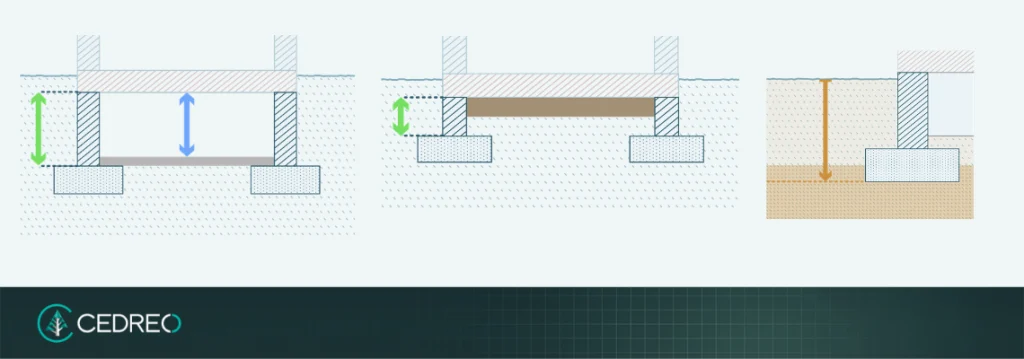

Fondations

Le plan de fondations représente l’ensemble des ouvrages enterrés : semelles filantes, semelles isolées et vide sanitaire. Il est généralement accompagné d’une coupe de fondation, qui détaille l’épaisseur et la profondeur des semelles, le niveau hors gel, et les distances par rapport aux limites de propriété.

Les éléments courants représentés :

• Semelles filantes : traits continus indiquant le contour des fondations sous les murs.
• Semelles isolées : carrés ou rectangles sous les poteaux.
• Vide sanitaire : zone délimitée avec annotation de hauteur.
• Trou d’homme : ouverture rectangulaire dans un mur de soubassement, cotée et légendée.

Les abréviations courantes sur un plan

Les abréviations complètent les symboles graphiques en précisant la nature des pièces, des matériaux et des équipements. Voici les plus courantes :

Pièces et espaces

Abréviation	Signification
RDC	Rez-de-chaussée
SEJ	Séjour
CH	Chambre (numérotée CH1, CH2)
SDB	Salle de bain
SDE	Salle d’eau
WC	Toilettes
CUI	Cuisine
DGT	Dégagement / couloir
GAR	Garage
PL/PLAC	Placard

Éléments constructifs

Abréviation	Signification
MP	Mur porteur
CLO	Cloison
ISO	Isolation
BA	Béton armé
HSP	Hauteur sous plafond
TN	Terrain naturel
TF	Terrain fini
NGF	Nivellement Général de France

Réseaux et équipements

Abréviation	Signification
EF/EC	Eau froide / Eau chaude
EU	Eaux usées
EV	Eaux vannes
EP	Eaux pluviales
VMC	Ventilation mécanique contrôlée
PAC	Pompe à chaleur
LL / LV	Lave-linge / Lave-vaisselle
TE / TGBT	Tableau électrique
SD	Détecteur de fumée
PF	Porte-fenête
PC	Plancher chauffant

Comment ajouter des symboles sur vos plans de maison avec Cedreo ?

Cedreo vous permet de créer des plans de maison détaillés avec des symboles d’architecture précis, plus rapidement qu’avec les outils traditionnels. Voici comment ajouter des symboles et des abréviations en trois étapes.

Étape 1 : Ajouter des symboles sur le plan 2D

Cedreo inclut une bibliothèque complète de symboles couvrant aussi bien les symboles électriques que les meubles.

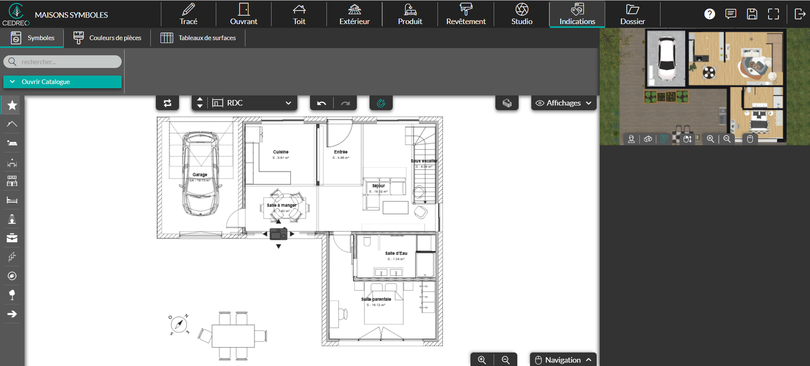

Rendez-vous à l’étape « Indications »
Une fois votre conception finalisée, accédez à l’étape « Indications » dans l’éditeur. Vous pouvez également effectuer la même opération depuis l’étape « Dossier ».

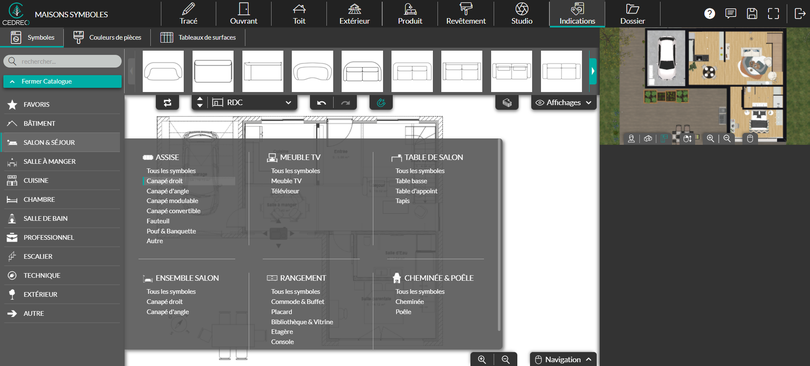

Ouvrez le menu « Symbole »
Cliquez sur « Symbole » dans le menu de gauche. Utilisez les catégories ou la barre de recherche pour trouver rapidement ce dont vous avez besoin.

Cliquez pour placer et personnaliser
Après avoir sélectionné un symbole, cliquez sur votre plan pour le positionner. Vous pouvez également :

• Ajuster les dimensions et l’angle.
• Appliquer un effet miroir.
• Modifier la couleur du symbole pour plus de lisibilité.

Étape 2 : Générer automatiquement les symboles 2D depuis les produits 3D

L’une des fonctionnalités qui vous fait gagner du temps dans Cedreo est la possibilité d’afficher automatiquement les symboles 2D lorsque vous ajoutez des objets 3D.

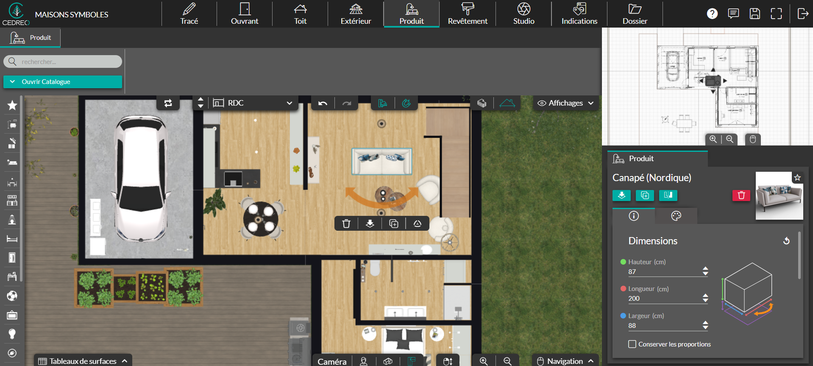

Rendez-vous à l’étape « Produit »
Trouvez l’objet 3D souhaité dans le catalogue. Cliquez sur le produit, puis cliquez sur votre conception pour l’ajouter.

Activez l’affichage du symbole 2D
Cliquez sur l’objet et dans le menu d’options, sélectionnez « Afficher le symbole associé en 2D ». Dans la vue 2D, le symbole correspondant apparaît automatiquement.

Pour plus de détails, regardez le replay de notre  webinaire Représenter les produits 3D sur plan 2D“

Étape 3 : Ajouter des abréviations, des côtes manuelles et des formes sur un plan

Cedreo vous permet d’ajouter facilement des abréviations sur vos plans.

Rendez-vous à l’étape « Dossier »
Une fois vos symboles ajoutés et vos plans finalisés, ouvrez l’étape « Dossier ».

Utilisez l’outil « Texte »
Sélectionnez l’option « Texte » et cliquez sur l’emplacement du plan où vous souhaitez ajouter l’abréviation. Ajustez la police et la taille de caractères depuis le menu d’options.

L’outil « Côtes mur à mur et libre »

En plus des cotes automatiques, vous pouvez ajouter manuellement des côtes sur vos plans : les cotes mur à mur, guidées, pour mesurer des dimensions verticales ou horizontales entre un point de départ et un point d’arrivée, et les côtes libres, sans contrainte d’axe ni de liaison entre deux éléments du plan.

Personnalisez vos documents avec l’outil « Formes »

Poussez la personnalisation de vos documents encore plus loin grâce à l’outil « Formes », qui regroupe les outils ligne, flèche, rectangle, ellipse et forme libre.

Maîtriser les symboles d’architecture, c’est disposer d’un langage graphique commun pour transmettre l’ensemble des informations à tous les intervenants d’un projet. Un plan bien symbolisé limite les erreurs d’interprétation et facilite la coordination sur le chantier.

Avec Cedreo, vous n’avez pas à vous poser la question de la représentation : la bibliothèque regroupe l’ensemble des symboles dont vous avez besoin, du plan de masse au plan électrique, prêts à être placés en quelques clics et personnalisables en couleur, taille et style de trait.

 Et pour encore plus de facilité et de rapidité, les objets 3D que vous posez dans votre conception génèrent automatiquement leur symbole 2D correspondant sur le plan.
