Qu’est-ce qu’un plan de fondations ? Guide pour les constructeurs

Premier jalon technique d’un projet de construction, le plan de fondations détermine la bonne direction du chantier !

Avant le premier coup de pelle, le plan de fondation fixe un cadre strict : où ancrer l’ouvrage, à quelle profondeur, et avec quels matériaux. C’est lui qui garantit la stabilité et la solidité à long terme de la construction.

Sans ce document, le maçon ne peut pas démarrer, et le métreur ne peut pas chiffrer. Si les plans sont incomplets ou mal dimensionnés, c’est toute la chaîne qui en pâtit, du terrassement jusqu’à la réception de l’ouvrage.

Un bon plan de fondation est produit à partir de deux données cruciales : l’étude géotechnique du terrain et le tracé architectural du bâtiment. Ce n’est pas une simple pièce administrative, mais un document d’exécution opérationnel, dont la précision conditionne directement la qualité des travaux et la fiabilité du chiffrage.

Pour donner une définition claire : il s’agit de la cartographie technique des éléments enterrés qui soutiendront la future construction. Dans cet article, nous allons voir en détail à quoi sert ce document, quels éléments il doit représenter, et comment maîtriser son tracé pour sécuriser vos chantiers.

Points clés à retenir

• Ce document positionne et dimensionne les structures enterrées avant le démarrage du chantier. Il sert de véritable plan d’implantation pour le maçon et d’outil de chiffrage pour le métreur.

• Deux profondeurs cruciales sont à respecter sur chaque projet : le bon sol et le hors gel.

• La cotation se concentre sur les murs de soubassement et l’équerrage, plutôt que sur les semelles elles-mêmes.

Avec Cedreo, vous générez automatiquement ce document, calculez les profondeurs et exportez un fichier PDF directement exploitable sur le chantier.

À quoi sert un plan de fondations ?

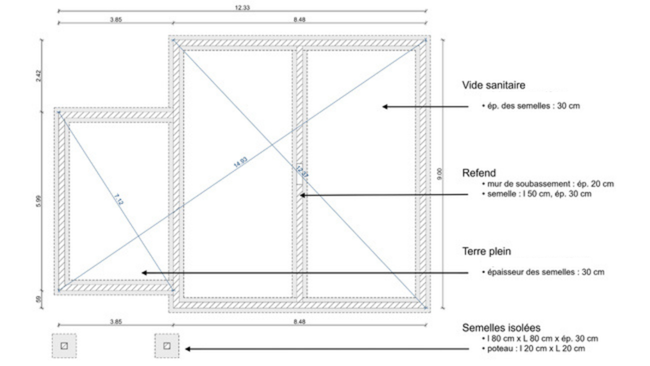

Document technique d’exécution par excellence, le plan des fondations est une représentation en vue de dessus de l’implantation des semelles, des murs de soubassement et de tous les éléments structurels enterrés, agrémentée de leurs cotes et dimensions.

Qu’il s’agisse d’un bâtiment commercial ou d’une habitation, il remplit plusieurs rôles indispensables :

• Établir le plan d’implantation précis par rapport aux axes structurels du bâtiment.

• Dimensionner les semelles en fonction de la descente de charges et de la nature géotechnique du sol.

• Indiquer les profondeurs minimales à respecter selon les contraintes topographiques et climatiques du terrain.

• Donner au maçon toutes les informations opérationnelles pour exécuter les fouilles et couler le béton de manière conforme.

• Permettre au métreur de chiffrer avec exactitude les volumes de béton, les ratios d’armatures et les mouvements de terre.

C’est le document de référence absolu tout au long de la phase de gros œuvre. Sa précision conditionne directement la pérennité de la structure.

Les éléments qui composent les fondations

Plusieurs éléments structurels apparaissent sur ce type de document, avec des dimensions et des rôles bien distincts :

• La semelle filante : bande de béton armé coulée en continu sous les murs porteurs. Elle représente la solution la plus courante pour une maison individuelle, dans près de 90 % des cas. La norme NF DTU 13.1 fixe d’ailleurs une largeur minimale de 40 cm et une hauteur minimale de 20 cm pour ces éléments.

• La semelle isolée : bloc de béton coulé sous un poteau ou pour reprendre une charge ponctuelle, positionné en parfaite cohérence avec l’implantation des poteaux du rez-de-chaussée.

• Le combiné semelles filantes / isolées : dans les projets les plus complexes, on combine souvent les deux selon la configuration architecturale.

• Le gros béton : béton non armé coulé sous la semelle pour atteindre la profondeur du bon sol sans consommer d’excès de terrassement ni de béton armé noble.

• Le mur de soubassement : en parpaings ou en béton banché, il indique comment ce mur s’appuie sur les semelles pour remonter jusqu’au niveau du plancher bas du rez-de-chaussée.

• Le mur de refend : mur intérieur qui divise les portées des planchers et répartit les charges de la maison. Qu’il repose sur une semelle filante dédiée ou sur un mur de soubassement intermédiaire, il figure obligatoirement sur le document au même titre que les murs périphériques.

La cotation : les repères indispensables

Pour être parfaitement exploitable sur le terrain, ce type de document doit respecter des règles de dessin strictes. La cotation permet d’implanter l’ouvrage avec une précision millimétrique. Contrairement aux plans d’étages habitables, ces mesures se concentrent sur l’ossature brute : elles portent spécifiquement sur les bords des murs de soubassement, les semelles en elles-mêmes n’étant pas cotées directement par ces lignes.

Trois types de cotes sont indispensables pour constituer un document bien renseigné :

• Les cotes périphériques automatiques : elles reprennent le système des cotes extérieures des niveaux de la maison, mais appliquées au gros œuvre. Les cotes globales affichent la largeur et la hauteur totales de l’emprise des fondations, tandis que les cotes par « bout de façade » s’activent à chaque angle de mur extérieur, épousant fidèlement les décrochés du bâtiment.

• Les diagonales automatiques : l’outil de contrôle indispensable sur le chantier pour vérifier l’équerrage avant le coulage. Une option dédiée permet de les afficher automatiquement, chaque trait indiquant sa valeur de longueur exacte. Si les deux diagonales sont égales, l’implantation est d’équerre !

• Les cotes mur à mur : identiques aux cotes intérieures des étages, elles permettent de mesurer la distance d’un point à un autre du projet. La ligne de cote se découpe automatiquement à chaque fois qu’elle rencontre le bord d’un mur de soubassement ou de refend, offrant une lecture rapide des espaces entre chaque travée structurelle.

Vide sanitaire, vide technique et terre-plein

Le type de soubassement choisi va grandement impacter l’organisation des fondations et la hauteur des murs de soubassement. On distingue trois configurations principales :

• Le vide sanitaire : espace ventilé ménagé sous le plancher, souvent d’une hauteur de 0,60 m à 0,80 m, qui garantit l’isolation et l’accessibilité aux réseaux. Les poutrelles du plancher viennent alors reposer sur les murs de soubassement.

• Le vide technique : similaire au précédent, mais avec une hauteur réduite à environ 0,40 m. Il sert uniquement au passage des réseaux techniques, sans vocation d’accès permanent.

• Le terre-plein : le plancher est coulé directement sur une couche de forme, sable ou concassé, stabilisée entre les murs de soubassement. C’est une excellente solution sur les terrains stables et sains.

Le choix final dépend directement de l’étude de sol, de la topographie, de l’humidité du terrain et des spécificités de votre projet.

La profondeur des fondations

C’est le paramètre le plus délicat à gérer, car le concepteur doit composer avec deux contraintes réglementaires simultanées :

• La profondeur de bon sol : déterminée par l’étude géotechnique G2, c’est la profondeur minimale à atteindre pour trouver une couche de terrain capable de supporter les charges du bâtiment sans risque de tassement ou de sinistre lié au retrait-gonflement des argiles. Elle se mesure par rapport au terrain naturel.

• La profondeur de hors gel : c’est la profondeur à laquelle le sol ne risque pas de gonfler sous l’effet du gel, ce qui soulèverait les fondations. Elle varie selon l’altitude et le département du projet, et se mesure par rapport au terrain fini.

La règle est simple : la profondeur retenue est toujours la plus contraignante, c’est-à-dire la plus basse, des deux. Que le projet concerne une maison de plain-pied ou un étage supplémentaire, cette valeur sert de repère pour ajuster l’épaisseur de gros béton.

Sur un terrain en pente, les profondeurs varient. Des outils comme Cedreo permettent d’automatiser ces calculs selon quatre modes de gestion des niveaux :

• Soubassement fixe : les semelles restent alignées horizontalement à une hauteur prédéfinie, le rattrapage se faisant en gros béton là où le terrain descend.

• Aligné au plus profond : toutes les semelles s’alignent sur le niveau de la jonction la plus basse du projet.

• Aligné au moins profond : les semelles s’alignent sur la valeur la plus haute, et du gros béton est injecté partout où le niveau du bon sol exige de descendre davantage.

• En redans : lorsque la déclivité crée un écart de niveau de plus de 20 cm, les semelles sont réalisées en marches d’escalier successives. Chaque tronçon reste parfaitement horizontal et respecte la profondeur réglementaire locale. C’est la méthode idéale pour limiter les volumes de béton sur les fortes pentes.

Fondations en limite de propriété

Lorsque le projet prévoit une implantation en limite séparative, la semelle ne peut légalement pas empiéter sur la parcelle voisine. Elle doit donc être désaxée vers l’intérieur : le centre de la semelle ne coïncide plus avec l’axe du mur porteur.

Ce désaxage modifie profondément les contours et les cotes du document. Il doit être représenté de façon explicite pour que le maçon positionne ses fouilles au millimètre près.

Pour simplifier cette manipulation, Cedreo intègre une fonction de désaxage automatique. Chaque tronçon peut être configuré avec :

• une semelle centrée, en T inversé classique ;

• une semelle excentrée, en L ou en T asymétrique, pour épouser parfaitement les limites parcellaires sans aucun débord extérieur.

Le trou d’homme

Le trou d’homme est une ouverture pratiquée dans les murs de soubassement intérieurs. Il permet de ramper d’une zone à l’autre du vide sanitaire pour inspecter les réseaux, assurer la ventilation ou effectuer des opérations de maintenance.

Sa position exacte et ses dimensions doivent figurer sur le document. Si le projet intègre des terrasses bétonnées ou des ouvrages extérieurs attenants, son emplacement doit être soigneusement pensé pour rester accessible depuis l’intérieur ou depuis un point stratégique non obstrué.

Les fondations sur les plans de coupe

Le plan de coupe complète idéalement ce document en offrant une projection verticale du projet. C’est une pièce indispensable pour les équipes d’exécution, car elle illustre l’altimétrie du terrain naturel, la position exacte des semelles et l’élévation des murs de soubassement jusqu’au plancher bas.

Une question revient fréquemment chez les dessinateurs : doit-on représenter les fondations sur une coupe ? La réponse est oui. Une bonne coupe doit afficher :

• les semelles, filantes ou isolées, positionnées à leur niveau NGF exact (sur un terrain en pente, elle affichera le profil simplifié au droit de la ligne de coupe) ;

• les murs de soubassement et poteaux, identifiables par un graphisme ou un hachurage spécifique selon le matériau ;

• le gros béton et le hérisson de pierre avec leurs motifs de remplissage réglementaires.

Disposer d’une telle coupe permet au métreur et au maçon de croiser les données horizontales et verticales pour éliminer tout risque d’erreur de hauteur. Note utile : sur Cedreo, il vous suffit de décocher l’option « fondations » pour masquer ces éléments techniques lors de vos rendus 2D et présentations destinés aux clients particuliers.

Dessiner les fondations facilement avec Cedreo

Tracer ce type de document à la main ou sur un logiciel de CAO traditionnel est chronophage. Chaque modification architecturale oblige à recalculer manuellement la largeur des semelles, les cotes périphériques et les décrochés de niveaux.

Cedreo est le seul logiciel de conception de maisons individuelles capable de générer automatiquement vos fondations à partir du simple tracé des murs de votre rez-de-chaussée. Le module d’automatisation prend tout en charge :

• le calcul des profondeurs, bon sol et hors gel, selon l’étude géotechnique saisie et la zone climatique ;

• l’adaptation topographique sur les terrains en pente via les quatre modes de gestion, dont les redans automatiques ;

• le désaxage automatique des semelles pour les projets implantés en limite de propriété ;

• la gestion multi-zones des soubassements, permettant de combiner vide sanitaire et terre-plein sur un même projet ;

• le positionnement des trous d’homme en un clic ;

• l’ajout et la modification manuels de semelles filantes sous les refends ou de semelles isolées sous les poteaux ;

• la mise à jour en temps réel de tous vos documents associés : plan de masse, façades et coupe.

L’édition d’une cotation automatique exhaustive, cotes globales, de façades, diagonales d’équerrage et cotes mur à mur, est prête pour un export au format PDF ou JPG haute définition.
