Pourquoi le plan de toiture est incontournable dans vos demandes d’ autorisation
Le plan de toiture est une représentation graphique pour décrire la forme, les pentes, les hauteurs, les matériaux utilisés et tous les éléments visibles depuis l’extérieur.
Les services d’urbanisme s’appuient dessus pour vérifier que votre projet respecte bien les règles locales. Que vous déposiez un permis de construire ou une déclaration préalable, ce document fait partie des pièces attendues et souvent scrutées de près.
Dans cet article, on vous explique concrètement à quoi sert un plan de toiture, dans quels cas il est obligatoire, ce qu’il doit contenir et comment le réaliser simplement pour éviter les allers-retours avec la mairie.
Points clés à retenir
- Le plan de toiture fait partie du plan des façades et des toitures, exigé pour tout permis de construire et certaines déclarations préalables de travaux.
- Il permet de vérifier que votre projet respecte le PLU : pentes autorisées, matériaux conformes, hauteurs réglementaires.
- Cotations précises, cohérence avec les façades et choix des matériaux sont essentiels pour éviter un refus ou une demande de pièces complémentaires.
- Cedreo permet de générer automatiquement des plans de toiture clairs, cotés et conformes, à partir du modèle 3D de votre projet.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plan de fondations, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
Le plan de toiture : définition, rôle et cadre réglementaire
Qu’est-ce qu’un plan de toiture ?
C’est une représentation graphique du toit vu de dessus. Contrairement aux autres plans du permis de construire, il se concentre uniquement sur la couverture : forme du toit, organisation des pans, pentes, dimensions et éléments visibles comme les cheminées ou les fenêtres de toit.
Il ne montre ni l’aménagement intérieur, ni l’implantation de la maison sur la parcelle.

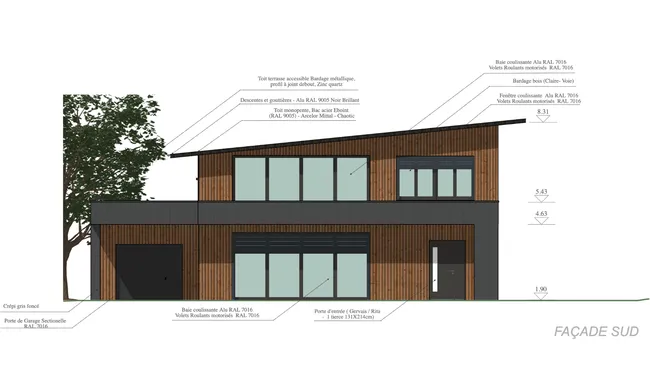

Son rôle est de compléter le plan des façades et des toitures en apportant une vision précise de la toiture, pour vérifier sa cohérence avec le reste du bâtiment : volumétrie, pignons, hauteurs et parti architectural.
À quoi sert le plan de toiture dans un dossier d’urbanisme ?
Il permet aux services instructeurs de vérifier que votre projet respecte bien les règles du plan local d’urbanisme : pentes autorisées, hauteurs réglementaires, matériaux imposés ou interdits, et cohérence des toitures entre elles en cas d’extension.
Côté réglementation, le plan de toiture est exigé dans les dossiers de permis de construire et, selon les cas, dans les déclarations préalables, dès lors que les travaux touchent à la toiture ou modifient l’extérieur du bâtiment.
Même quand il n’est pas formellement listé comme obligatoire, un plan clair et cohérent facilite l’instruction et évite les incompréhensions qui peuvent ralentir l’obtention de votre autorisation.
Dans quels cas faut-il fournir un plan de toiture ?
Concrètement, vous en aurez besoin dans les situations suivantes :
- Pour une construction neuve, le plan permet de visualiser la forme du toit, ses pentes et les matériaux choisis. C’est un document attendu par les services d’urbanisme pour évaluer l’extérieur et le volume de la maison.

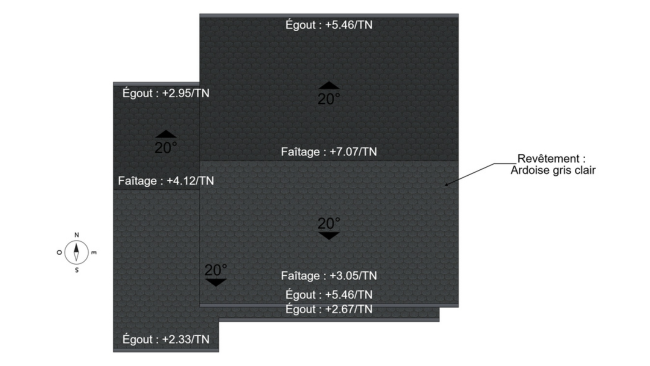

- En cas d’extension, notamment si celle-ci crée de nouveaux pans de toiture ou modifie les pentes existantes, le plan sert à vérifier que l’ensemble reste cohérent sur le plan architectural.
- Pour une rénovation ou une surélévation, il faut pouvoir comparer ce qui existe avec ce qui est prévu. Le plan de la toiture permet justement de mesurer l’impact des travaux sur l’aspect global de la maison.
- Lors d’un changement de matériau de couverture, même sans modification de structure, un plan est utile pour présenter le nouveau rendu et son intégration dans le paysage.
- En cas de ravalement de façade, si les travaux touchent également à la toiture (remplacement de chéneaux, modification de zinguerie, traitement des rives), le plan de toiture peut être demandé pour avoir une vue d’ensemble sur l’intervention.
Selon l’ampleur et la taille de votre projet, vous devrez déposer soit un permis de construire, soit une déclaration préalable.
Dans tous les cas, retenez qu’un plan de toiture est systématiquement demandé dès que la toiture est créée, modifiée ou transformée.
Quelles informations doivent figurer sur un plan de toiture ?

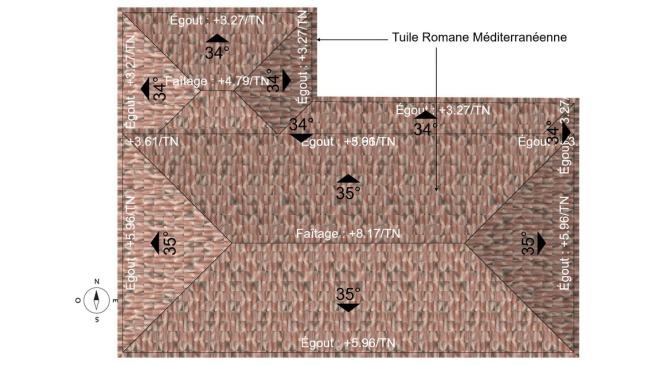

Pour être exploitable, votre plan de toiture doit donner une vision claire de la forme, des dimensions et de l’aspect de la couverture. Voici ce qu’attendent les services d’urbanisme.
Les dimensions et hauteurs
Le plan doit faire apparaître tous les éléments permettant de comprendre le volume : dimensions générales, pentes (en pourcentage ou en degrés), hauteurs du faîtage, de l’égout et de l’acrotère, débords éventuels.

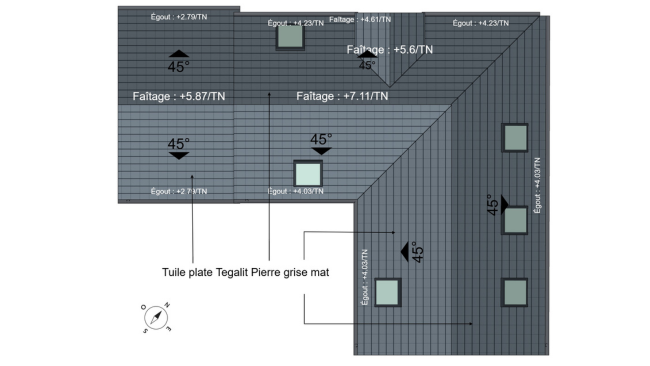

Pensez aussi à positionner les ouvertures comme les fenêtres de toit, lucarnes ou cheminées.
Ces cotations sont vérifiées au regard des règles de hauteur et de gabarit imposées par le PLU.
Par exemple, le point le plus haut de la toiture, qu’il s’agisse du faîtage ou d’un acrotère, est particulièrement contrôlé par les services instructeurs.
Une pente excessive ou un dépassement de gabarit peut suffire à bloquer l’autorisation, même sur un projet par ailleurs bien conçu.
Les matériaux et finitions
Il faut aussi préciser le type de couverture prévu : tuiles, ardoises, zinc, bac acier… ainsi que sa couleur et son rendu (mat, brillant, aspect vieilli).
N’oubliez pas d’indiquer les systèmes d’évacuation des eaux pluviales et les équipements visibles en toiture, comme des panneaux solaires.
Dans certaines communes, ces détails sont encadrés par des prescriptions architecturales strictes. Mieux vaut les anticiper dès le départ.
Une présentation claire et normée
Votre plan doit être lisible au premier coup d’œil. Pour cela, utilisez une échelle adaptée (généralement au 1/100 ou 1/50), cotez proprement, ajoutez des légendes si nécessaire et n’oubliez pas le cartouche avec les informations du projet ainsi que l’orientation du bâtiment.
Un document brouillon ou incomplet, même sur un projet conforme, peut vous valoir une demande de pièces complémentaires et allonger inutilement les délais d’instruction.
Les erreurs fréquentes qui entraînent un refus de permis de construire
La plupart du temps, ce n’est pas le projet en lui-même qui pose problème, mais la façon dont il est présenté. Un plan imprécis ou illisible suffit à bloquer l’instruction.
Voici les six erreurs les plus courantes et nos conseils pour les éviter.
- Oublier des cotations essentielles. Pentes, hauteurs de faîtage, débords, dimensions… Sans ces éléments, impossible pour les services d’urbanisme de vérifier si votre projet respecte les règles en vigueur.
- Créer des incohérences entre les plans. Une pente différente entre le plan de la toiture et l’élévation de façade, des corniches mal positionnées, une ouverture qui apparaît sur un document mais pas sur l’autre… Ces contradictions se voient immédiatement au travers des différentes pièces du dossier et provoquent systématiquement des demandes de clarification.
- Choisir des matériaux interdits par le PLU. Même avec un dossier impeccable, un matériau, une couleur ou une finition non autorisés peuvent suffire à faire refuser le permis. Vérifiez toujours les règles d’urbanisme avant de vous engager.
- Utiliser une mauvaise échelle. Un plan au 1/200 alors qu’il faudrait du 1/100, ou à l’inverse un document surchargé d’informations illisibles : dans les deux cas, le plan devient inexploitable, surtout en version dématérialisée.
- Ne pas mettre de légende. Sans indication claire, les services instructeurs peuvent confondre une sortie de ventilation avec une cheminée, ou ne pas comprendre où se situent les panneaux solaires. La légende évite toute ambiguïté.
- Exporter dans un mauvais format. Un fichier PDF trop lourd, pixélisé, mal cadré ou difficilement lisible à l’écran ralentit l’instruction et génère des échanges inutiles. Vérifiez la qualité avant d’envoyer.
Comment obtenir un plan de façade et de toiture ?
Plusieurs solutions existent pour produire vos plans de façade et de toiture. Tout dépend de votre organisation, du temps dont vous disposez et de votre niveau d’autonomie sur ce type de projet.
Faire appel à un professionnel
La solution classique reste de confier le travail à un architecte ou à un dessinateur en bâtiment. Vous obtenez des documents conformes, prêts à être déposés avec votre permis de construire ou votre déclaration préalable.
C’est souvent le bon réflexe pour les projets complexes ou soumis à des contraintes architecturales strictes.
L’inconvénient, c’est le coût et les délais. À chaque modification du projet, il faut repasser par le prestataire, ce qui peut vite devenir contraignant si vous travaillez en co-création avec vos clients.
Utiliser un logiciel de CAO classique
Vous pouvez aussi dessiner vos plans vous-même avec un logiciel de CAO généraliste.
Ces outils offrent une grande liberté, mais demandent du temps et une bonne maîtrise technique.
Le principal risque, c’est l’incohérence entre les différentes pièces du dossier : plan de masse, façades, toitures, coupes…
Comme ces logiciels sont généralistes, ils ne structurent pas automatiquement les pièces du dossier. La cohérence entre les différents plans repose entièrement sur vous.
Opter pour un logiciel métier comme Cedreo
Les logiciels dédiés aux professionnels de la construction offrent un bon compromis entre autonomie et rapidité.
Avec Cedreo, les plans de façade et de toiture sont générés directement à partir du modèle 3D du projet.

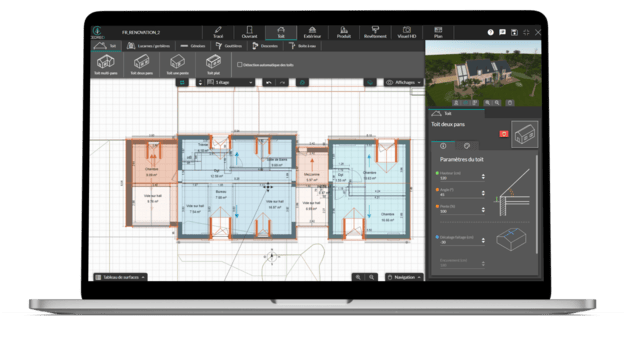

Le module toiture détecte automatiquement le périmètre, permet de créer les noues en un clic et de paramétrer précisément les pentes, hauteurs et débords.
Les matériaux, ouvertures et équipements sont personnalisables, et l’ensemble des plans reste cohérent puisque toutes les vues sont issues du même modèle.
Les documents peuvent ensuite être exportés à l’échelle et intégrés dans vos dossiers d’urbanisme. Vous gagnez du temps et limitez les risques d’incohérence entre les pièces.
Simplifier la création de vos plans de toiture avec Cedreo
Créer un plan de toiture conforme peut rapidement devenir une source de friction dans un projet.
Entre les exigences du PLU, la cohérence à maintenir avec les façades et les coupes, et les ajustements de dernière minute demandés par la mairie (ou le client), cette étape prend souvent plus de temps qu’elle ne devrait.
Avec Cedreo, la toiture fait partie intégrante de votre processus de conception. Dès que vous tracez les murs et les volumes, elle se modélise automatiquement de façon cohérente avec le reste du bâtiment. Pas de ressaisie, pas de recalcul manuel.
Les automatisations font le reste : pentes, hauteurs, débords, matériaux et équipements sont gérés de manière centralisée et se répercutent directement sur les plans 2D comme sur la maquette 3D. Vous évitez les incohérences entre documents et limitez les risques de retour en instruction.
Au final, vous gagnez du temps, vous sécurisez vos dossiers d’urbanisme et vous disposez de plans clairs, cohérents et prêts à être déposés. Vous pouvez vous concentrer sur l’essentiel : le projet de votre client.
FAQs
Qu’est-ce qu’un plan des façades et des toitures ?
C’est un document graphique qui montre l’aspect extérieur de votre bâtiment : façades, pignons et toiture. Il sert à vérifier que votre projet respecte bien les règles locales d’urbanisme. Vous devrez le fournir avec votre permis de construire ou votre déclaration préalable.
Où trouver un plan de toiture ?
Vous pouvez le faire réaliser par un architecte ou un dessinateur, ou le créer vous-même avec un logiciel dédié. Des outils comme Cedreo permettent de générer rapidement des plans conformes, prêts à être déposés en mairie.
Dans quels cas est-il obligatoire de fournir un plan de la toiture ?
Dès que vos travaux touchent ou modifient le toit de la maison. Cela concerne les constructions neuves, les extensions, les surélévations et les rénovations de couverture. Selon l’ampleur du projet, il faudra déposer soit un permis de construire, soit une déclaration préalable. Dans ce cas, le plan de toiture est intégré à la pièce DP4 et PC4, plan des façades et des toitures.
Quelle est la différence entre un plan de masse et un plan des façades et des toitures ?
Le plan de masse montre le projet à l’échelle de la parcelle. Il sert à vérifier l’implantation de la construction : position sur le terrain, distances aux limites, accès, environnement. Le plan des façades et des toitures se concentre sur la maison. Les façades présentent les élévations (ouvertures, hauteurs, traitement architectural) et le plan de toiture montre le toit vu du dessus : pans, pentes et éléments visibles.
