Un plan d’aménagement extérieur, c’est une pièce réglementaire et un outil de vente. Bien conçu, il séduit les services d’urbanisme… et votre client !
La conception des espaces extérieurs est bien trop souvent traitée en fin de projet.
Et pourtant, le plan d’aménagement extérieur fait partie des pièces graphiques obligatoires du dossier de permis de construire. C’est pourquoi, s’il est incomplet ou non conforme çela peut retarder l’instruction voire nécessiter une modification coûteuse en temps.
Pour un constructeur de maisons individuelles ou un maître d’œuvre, ces documents ont un enjeu double : garantir la conformité réglementaire de la future construction et présenter les différents espaces extérieurs de manière claire à votre client.
Plan de masse, plan d’aménagement extérieur, implantation terrasse ou piscine, insertion paysagère… ils ont tous leur importance, tant pour la conformité administrative que pour l’adéquation de votre client.
Cet article vous explique comment concevoir et réaliser ces pièces, du plan conforme au rendu 3D réaliste.
Points clés à retenir
- Le plan d’aménagement extérieur regroupe l’ensemble des espaces extérieurs : terrasses, allées, zones de plantation, stationnement. Il est essentiel pour la conception et la présentation du projet à vos clients.
- Pièce obligatoire du dossier de permis de construire, le plan de masse représente l’implantation des constructions sur la parcelle, avec les cotes, les réseaux et les limites de parcelle.
- L’implantation d’une piscine ou d’une terrasse obéit également à des règles précises : distances aux limites séparatives, conformité au PLU, choix des matériaux. Ces informations doivent figurer explicitement sur le plan.
- Cedreo permet de créer rapidement l’ensemble des documents (plan de masse coté, modélisation 3D, bibliothèque de végétaux, insertion paysagère, rendus photoréalistes) dans un seul logiciel, pour convaincre vos clients plus facilement.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plan de fondations, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.
Les plans extérieurs, documents clés du permis de construire
La constitution du dossier de permis de construire ne se limite pas uniquement aux plans de niveaux et aux façades. Que vous soyez paysagiste ou non, les espaces extérieurs font aussi partie des pièces graphiques spécifiques, obligatoires pour l’instruction du dossier.
Les différents documents extérieurs
Quatre types de documents permettent de représenter l’aménagement extérieur d’une future construction :
- Le plan de masse : vue aérienne cotée de la parcelle, avec l’implantation des constructions, les limites de propriété et les réseaux. C’est la pièce réglementaire de référence.
- Le plan d’aménagement extérieur : document complémentaire qui détaille les espaces de vie extérieurs (terrasses, allées, zones végétalisées, stationnement).
- L’insertion paysagère : représentation visuelle du projet dans son environnement existant. Elle permet d’évaluer l’intégration du bâtiment dans le paysage.
- Les vues 3D : rendus photoréalistes utilisés pour la présentation client et, dans certains cas, annexés au dossier pour faciliter la lecture du projet.
Pourquoi sont-ils essentiels ?
Ces documents jouent un rôle déterminant pour deux personnes : l’instructeur et le client.
Côté administratif, ils conditionnent la recevabilité du dossier PC. L’instructeur s’appuie sur ces pièces pour donner ou non son accord. Il vérifie trois points essentiels :
- La conformité de la construction aux règles du PLU (reculs, emprises au sol, hauteurs).
- L’intégration du bâtiment dans son environnement immédiat.
- Le traitement des espaces extérieurs et des limites de parcelle.
Côté client, ces documents lui permettent de se projeter plus concrètement dans son futur espace de vie avec maison et jardin. Un plan extérieur bien construit, accompagné d’un rendu 3D réaliste, facilite l’adéquation au projet et réduit les allers-retours en phase de conception.
Le plan de masse : fondation de votre dossier PC
Le plan de masse est la première pièce graphique que l’administration examine. C’est aussi la base sur laquelle s’appuie l’ensemble du projet d’aménagement extérieur.
Le plan de masse est une représentation en vue aérienne du terrain et des constructions.
Il montre l’implantation exacte du bâtiment sur la parcelle, avec toutes les dimensions nécessaires à la vérification de la conformité réglementaire.
Il se distingue du plan de situation, qui localise la parcelle dans la commune, et du plan d’aménagement extérieur, qui détaille les espaces de vie une fois le bâtiment positionné.
Que doit-il obligatoirement contenir ?
Conformément à l’article R.431-9 du Code de l’Urbanisme, le plan de masse doit faire apparaître :
- Les constructions existantes et projetées, avec leurs dimensions (longueur, profondeur, hauteur) et leur emprise au sol.
- Les limites de la parcelle : bornage, distances aux propriétés voisines, clôtures.
- Les cotes NGF (Nivellement Général de la France) pour représenter le relief et les dénivelés du terrain.
- Les réseaux et accès : raccordements eau, électricité, assainissement, voirie.
- Les aménagements extérieurs existants : terrasses, piscines, végétation, parkings.
- Les annotations réglementaires : orientation nord, échelle, légende.
Une omission sur l’un de ces éléments peut entraîner une demande de pièce complémentaire et retarder l’instruction du dossier.
Créer un plan de masse conforme avec Cedreo
Produire un plan de masse précis et conforme prend du temps, surtout lorsqu’il faut intégrer la topographie et les cotes NGF.
Cedreo simplifie cette étape grâce à son module de modélisation du terrain.
Vous pouvez importer directement un plan cadastral ou un relevé topographique (formats PDF, JPG, DWG, DXF), puis modéliser le terrain en 3D en intégrant les dénivelés et les cotes d’altimétrie.
Les cotations sont générées automatiquement.
Le plan de masse est ensuite exportable aux formats et échelles requis pour le dossier PC, en quelques clics.

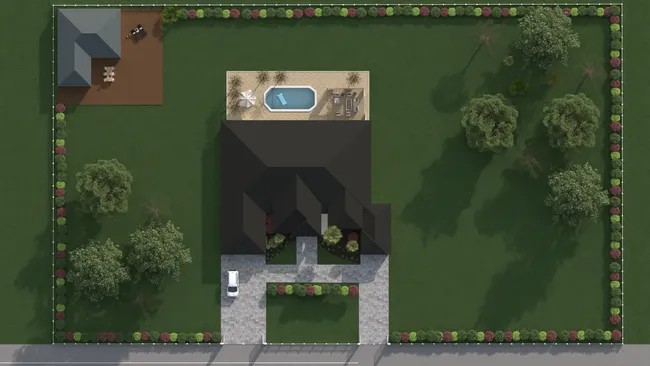

Le plan aménagement extérieur : détailler tous les espaces
Le plan de masse pose les bases réglementaires du dossier. Le plan d’aménagement extérieur, lui, va plus loin.
Différence avec le plan de masse
Le plan de masse répond à une exigence administrative : positionner le bâtiment sur la parcelle et vérifier sa conformité aux règles d’urbanisme.
Le plan d’aménagement extérieur répond à une exigence de conception : décrire précisément comment les abords du bâtiment seront traités et organisés.
Ce document n’est pas toujours obligatoire au sens strict du Code de l’Urbanisme. Il est néanmoins systématiquement attendu dans les projets de construction neuve, car il permet aux services instructeurs d’évaluer le traitement global de la parcelle.
Pour le professionnel, c’est aussi un outil de travail essentiel : il sert de base aux entreprises intervenant sur les travaux d’aménagement.
Éléments à représenter
Un plan d’aménagement extérieur complet doit faire figurer l’ensemble des aménagements prévus sur la parcelle :
- Terrasses et revêtements de sol : nature des matériaux, dimensions, niveaux finis.
- Allées et cheminements : tracé, largeur, type de sol (dallage, gravillon, béton désactivé), murets.
- Espaces de stationnement : nombre de places, dimensions, revêtement.
- Zones de plantation : potager, localisation des massifs, haies, pelouses et arbres.
- Mobilier de jardin : pergolas, abris, clôtures, portails.
- Éclairage extérieur : points lumineux, cheminements éclairés.
- Chaque élément doit être coté et positionné avec précision sur le dessin.
C’est cette rigueur qui facilite ensuite la planification des travaux du jardin et évite les imprévus en phase chantier.
Implantation piscine : règles et représentation
L’implantation d’une piscine ne s’improvise pas. Comme toute construction, elle est soumise à des règles précises, qui doivent être représentées explicitement sur les plans pour obtenir les autorisations nécessaires.
Éléments techniques à indiquer sur le plan
Les obligations réglementaires varient selon le type de piscine.
Piscine enterrée. C’est le cas le plus courant dans les projets de construction neuve.
Toute piscine enterrée de plus de 10 m² fait l’objet d’une déclaration préalable de travaux, voire d’un permis de construire au-delà de 100 m² ou lorsqu’un abri dépasse 1,80 m de hauteur.
Piscine hors-sol. Les piscines hors-sol sont en général dispensées de formalités administratives, à condition qu’elles restent installées moins de trois mois par an. Au-delà, les mêmes règles que pour une piscine enterrée s’appliquent.
Dans les deux cas, le plan d’implantation doit faire figurer :
- Dimensions exactes du bassin : longueur, largeur, profondeur, forme.
- Distance aux limites séparatives : en général 3 mètres minimum, selon le PLU applicable.
- Margelles et plage : dimensions et revêtement de la zone périphérique.
- Local technique : position et dimensions du local de filtration.
L’oubli de l’un de ces éléments peut entraîner une demande de pièce complémentaire et retarder l’instruction du dossier.
Modélisation dans Cedreo
Suivant les contraintes, trouver la position idéale d’une piscine sur le terrain peut prendre du temps, voire génèrer des refus de permis en cas de mauvais positionnement.
Cedreo vous simplifie cette étape :
- Positionnement précis avec cotations automatiques : les dimensions et distances sont calculées en temps réel.
- Calcul des distances aux limites : vous visualisez immédiatement les marges de recul disponibles.
- Visualisation 3D immédiate : le bassin s’intègre dans le modèle global du jardin dès sa création.
Implantation d’une terrasse : technique et matériaux
Bien implanter une terrasse, c’est trouver le bon équilibre entre la topographie du terrain (orientation, ensoleillement, pente) et les usages intérieurs (circulation, connexion avec la cuisine ou le séjour).
Une terrasse mal positionnée, trop loin des pièces de vie ou mal orientée perd l’essentiel de sa valeur d’usage.
Implantation terrasse bois et autres matériaux
L’orientation retenue en amont conditionne certains choix techniques : une terrasse très ensoleillée orientera l’utilisation de matériaux résistants à la chaleur et peu conducteurs. À l’inverse, une terrasse exposée nord ou ombragée évitera le bois naturel, plus sensible à l’humidité persistante et aux mousses.
Quelques points de vigilance sont à anticiper :
- Structure porteuse et drainage : une terrasse surélevée nécessite une structure adaptée. Le plan doit indiquer le système d’évacuation des eaux pluviales.
- Distances à respecter selon le PLU : certaines communes imposent des reculs par rapport aux limites séparatives, même pour les terrasses de plain-pied.
- Liaison avec le bâtiment : le raccordement entre la terrasse et la maison doit être coté, avec indication des niveaux finis.
- Gestion des niveaux et accès : les dénivelés entre l’intérieur et l’extérieur doivent être représentés avec précision pour anticiper les travaux de terrassement.
Choix des matériaux sur le plan
Le plan d’aménagement extérieur doit aussi indiquer la nature des revêtements retenus.
Ce choix a des implications techniques directes : poids de la structure, entretien, drainage, intégration visuelle dans l’environnement.
Les matériaux les plus courants à représenter et annoter sur le plan :
- Terrasse en bois (bois exotique, pin traité, composite).
- Carrelage extérieur ou pierre naturelle.
- Béton désactivé ou dallage.
Indiquer le matériau sur le plan facilite la lecture du dossier par les instructeurs et clarifie le cahier des charges pour l’équipe intervenant ensuite sur le chantier.

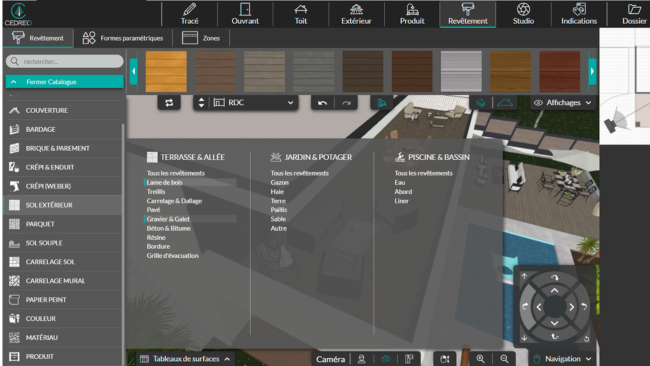

Modélisation dans Cedreo
Avec Cedreo, vous modélisez une terrasse rapidement, sans compétence spécifique en dessin technique, grâce à :
- Une bibliothèque de textures et matériaux : appliquez le rendu visuel du matériau choisi directement sur le plan.
- Des formes personnalisables : créez des géométries simples ou complexes en quelques clics.
- Un rendu photoréaliste : visualisez le résultat final avant même le début des travaux.
Une bibliothèque végétaux 3D complète
La végétation ne doit surtout pas être sous-estimée dans une présentation de projet, car c’est elle qui crée l’échelle humaine, l’ombre et l’ambiance. C’est ce qui transforme un terrain modélisé en réel espace de vie désirable pour votre client.
Cedreo met à votre disposition des centaines de végétaux facilement intégrables dans votre projet :
- Arbres, arbustes, haies, massifs et compositions végétales.
- Personnalisables en taille, orientation et espèce.
- Placement intuitif : sélection, positionnement et ajustement en temps réel.
L’idée n’est pas de végétaliser par défaut, mais vraiment d’adapter la scène selon le profil de votre client.
Vos clients n’ont pas la main verte ? Optez pour une allée pavée et quelques massifs simples.
Vous construisez pour une famille avec enfants ? Intégrez une zone de jeux protégée.
Votre client veut un jardin naturel ? Quelques herbes hautes et des compositions sauvages suffisent à créer l’ambiance.
Une scène végétalisée de manière réaliste est toujours plus vendeuse qu’un terrain nu.
L’insertion paysagère : intégrer visuellement le projet
La touche finale pour un dossier de permis de construire convaincant ? L’insertion paysagère !
Qu’est-ce que l’insertion paysagère ?
L’insertion paysagère est une représentation visuelle du bâtiment dans son environnement réel.
Contrairement au plan de masse et au plan d’aménagement, ce n’est pas une vue aérienne cotée, mais une vue réaliste depuis le sol, à hauteur d’œil.
Elle répond à une question simple que se pose tout instructeur en ouvrant un dossier : est-ce que ce projet s’intègre dans son contexte ?
Rue, parcelles voisines, végétation environnante, gabarit des constructions alentour… l’insertion paysagère donne une réponse visuelle immédiate.
Que doit-elle montrer ?
Les services d’urbanisme s’appuient sur cette vue pour évaluer l’impact visuel du projet sur son environnement immédiat. Elle doit donc faire apparaître :
- Le bâtiment projeté dans son contexte réel (photo du terrain ou de la rue).
- Les limites de la parcelle et les constructions voisines.
- La végétation existante et les nouvelles plantations prévues.
- Les matériaux et couleurs de façade retenus.
Une insertion paysagère soignée renforce la crédibilité du dossier du permis de construire et facilite la lecture du projet par les élus et instructeurs.
Réaliser l’insertion paysagère avec Cedreo
Pour créer une insertion paysagère convaincante, vous n’avez pas forcément besoin de maîtriser un logiciel complexe comme SketchUp ou Rhino.
Cedreo intègre cette fonctionnalité directement dans votre logiciel d’aménagement, sans étapes supplémentaires :
- Import d’une photo du terrain : intégrez facilement une image réelle de la parcelle ou de la rue comme fond de scène.
- Superposition du modèle 3D : le bâtiment et ses aménagements s’affichent directement sur la photo importée.
- Ajustement de la lumière et de l’échelle : adaptez le rendu pour un résultat visuellement cohérent et crédible.
- Rendu réaliste en quelques minutes : obtenez une image exploitable sans compétence graphique particulière.
- Export haute résolution : exportez la pièce graphique directement au format requis pour le dossier PC.
Le gain de temps est immédiat et le rendu suffit à convaincre aussi bien les services instructeurs que vos clients avec des avants projet sommaire plus que convaincants !
Le rendu photoréaliste : du plan technique au visuel réaliste
Un plan coté répond certes aux exigences administratives, mais il ne suffit pas toujours à convaincre votre client.
Du plan 2D au rendu 3D automatique
Avec un logiciel d’aménagement facile à utiliser comme Cedreo, le passage du plan 2D au rendu 3D est immédiat.
Chaque élément dessiné sur le plan : piscine, jardin, végétaux, clôtures, s’affiche simultanément en trois dimensions.
Il n’y a pas d’étape de modélisation séparée, pas d’export vers un autre logiciel, pas de prise en main complexe.
Le modèle 3D se construit en même temps que votre dessin.
C’est un gain de temps considérable sur chaque projet, et une source d’inspiration visuelle immédiate pour guider les choix du client.
Des visuels qui parlent à vos clients
Lorsque vous générez un rendu 3D extérieur dans Cedreo, tous les éléments conçus sont intégrés automatiquement.
Terrasse, végétaux, allées, piscine, façades, environnement : votre client voit le projet dans son contexte réel. Une projection fidèle de ce qu’il va obtenir.
Les textures, les lumières, les ombres et la végétation travaillent ensemble pour créer l’immersion. Vous pouvez aussi choisir l’environnement qui correspond à la localisation du projet :
- Campagne, bord de mer, ville, montagne : plusieurs arrière-plans disponibles.
- Import d’une photo du terrain réel pour une insertion paysagère personnalisée.
Et avec les effets IA vous pouvez choisir :
- Des moments de la journée avec des rendus de jour, de nuit ou au coucher de soleil, avec allumage automatique des luminaires extérieurs, selon l’ambiance souhaitée.
- Des saisons : automne, hiver, printemps, été.
- Des styles : aquarelle, croquis, feutre, architecture …
Le tout en moins de 5 minutes, sans réglages complexes.
Un levier qui accélère la vente
Un client qui voit son projet finalisé en 3D n’a plus besoin d’efforts de projection. Il voit sa terrasse. Il voit son jardin. Il voit les matériaux qu’il a choisis dans leur contexte réel.
Cette visualisation réduit les doutes et ce sont les doutes qui retardent ou bloquent la signature.
Un projet présenté avec un rendu 3D professionnel inspire aussi davantage confiance qu’un plan à plat. C’est un signal de sérieux et de maîtrise technique qui vous différencie de la concurrence.
Après le rendez-vous, vous envoyez le visuel à votre client. Il le partage, il y revient, il se projette à nouveau. Le projet reste présent dans son quotidien… et dans son processus de décision.
Le résultat : moins d’objections, une décision plus rapide, un cycle de vente raccourci.
Concevoir les abords d’une maison individuelle, ce n’est pas qu’une formalité administrative.
C’est une étape à part entière du projet, qui conditionne à la fois la recevabilité du dossier PC et la satisfaction du client.
Plan de masse, plan d’aménagement, implantation piscine ou terrasse, insertion paysagère, rendu 3D : chaque document a son rôle et ses exigences propres.
Maîtriser leur production, c’est gagner en crédibilité auprès des services d’urbanisme, et en efficacité dans la relation client.
Un logiciel d’aménagement adapté au secteur de la construction permet de centraliser l’ensemble de ces livrables dans un seul environnement de travail, du dessin technique au visuel photoréaliste.
C’est précisément ce que propose Cedreo : créer un jardin harmonieux et fonctionnel, conforme aux exigences réglementaires, et convaincant pour vos clients, sans multiplier les outils ni les allers-retours.
FAQs
Comment dessiner un plan d’aménagement extérieur facilement ?
Un logiciel d’aménagement simple d’utilisation permet de créer des plans sans besoin de compétence en dessin technique. Cedreo propose un outil intuitif : dessinez les zones extérieures, appliquez les revêtements depuis le catalogue et visualisez le résultat en 3D en temps réel sans prise en main complexe et accessible depuis n’importe quel site web, sans installation.
Existe-t-il un logiciel gratuit pour créer un jardin en ligne ?
Des versions d’essai gratuites existent pour tester un garden planner ou une application en ligne. Pour un usage professionnel, un logiciel dédié comme Cedreo offre une solution plus complète : créer des plans, visualiser en 3D et exporter les documents, le tout sans aucune compétence en dessin technique requise.
Quelles sont les étapes pour aménager un jardin autour d’une maison neuve ?
La première étape est de dessiner un plan paysager avec les zones fonctionnelles : espace détente, allées, plantation, stationnement. Un garden designer ou un concepteur paysagiste peut également vous donner des conseils. Avec Cedreo, vous pouvez tester différentes idées d’agencement facilement et proposer plusieurs versions à votre client avant de lancer les travaux.
Comment réaliser une insertion paysagère pour le permis de construire ?
L’insertion paysagère consiste à superposer le modèle 3D du bâtiment sur une photo réelle du terrain pour montrer son intégration dans l’environnement. En quelques minutes depuis Cedreo, importez votre image de fond, ajustez la lumière et exportez le visuel en haute résolution.
Quelle est la différence entre un plan de masse et un plan d’aménagement extérieur ?
Le plan de masse répond aux exigences réglementaires du dossier PC : implantation, cotes NGF, réseaux, limites de parcelle. Le plan d’aménagement extérieur détaille les aménagements de la parcelle (jardin, allées, végétaux, revêtements) pour présenter le résultat final et transformer votre espace en un jardin harmonieux et fonctionnel.
