Un plan de coupe clair et structuré : la clé pour sécuriser votre dossier de permis de construire.
Pièce obligatoire des dossiers de permis de construire et de déclaration préalable, le plan de coupe permet de vérifier l’implantation du projet de construction, son rapport au terrain et le respect des règles locales.
Encore faut-il produire un document clair, précis et conforme aux attentes des services d’urbanisme, sans perdre de temps…
Dans cet article, découvrez comment faire un plan de coupe pas à pas, en 7 étapes simples, à l’aide du logiciel Cedreo.
L’objectif : créer un document professionnel, exploitable et conforme, sans faire appel à un dessinateur externe.
Points clés à retenir
- Le plan de coupe est une pièce réglementaire pour une demande de permis de construire ou une déclaration préalable (DP3 / PCMI3).
- Il doit montrer clairement l’état initial et l’état futur du terrain, les hauteurs, les niveaux et l’impact du projet sur le sol.
- Grâce à une méthode structurée, il est possible de réaliser ce dessin technique soi-même, sans complexité technique.
- Avec Cedreo, vous créez rapidement des plans de coupe précis, cohérents et prêts à être déposés aux services instructeurs.
Découvrez comment créer des projets complets avec Cedreo
Plans – obtenez les plans de masse, plans d’étage, plans électriques, plans de coupes et façades – avec tous les détails techniques pour une vue complète du projet.
Présentation – utilisez les rendus 3D intérieurs et extérieurs ainsi que les plans 3D dans vos documents APS / PC / DP pour présenter et vendre le projet.
Chiffrage – obtenez les déboursés, métrés et notices descriptives de vos projets – synchronisés avec le dessin.

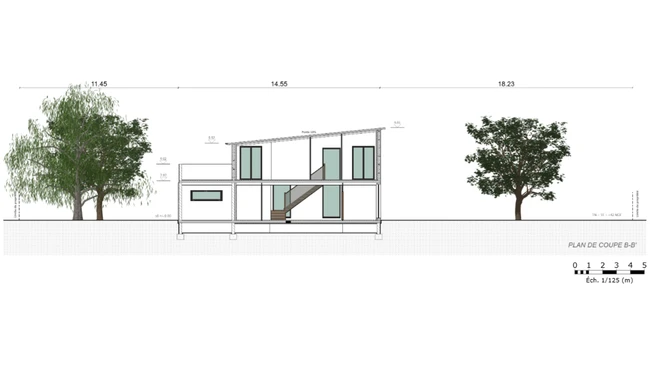

Plan de coupe : définition et utilité
Le plan de coupe est une représentation graphique du terrain et de la construction vus de profil, comme si l’on tranchait verticalement la construction.
Il montre l’implantation du bâtiment par rapport au terrain naturel, dans son état initial et son état futur, et met en évidence les fondations, les niveaux, les hauteurs et les modifications du relief.
Il fait partie des pièces obligatoires d’un dossier de permis de construire ou de déclaration préalable.
Contrairement au plan de masse, qui présente la construction vue du dessus, le plan en coupe permet d’analyser le rapport au terrain. Il complète également le plan de façade, qui se concentre uniquement sur l’aspect extérieur des élévations.
Grâce à lui, les services d’urbanisme vérifient la conformité du projet aux règles locales, notamment pour contrôler les hauteurs, les altimétries, les fondations et l’impact des travaux sur le terrain naturel.
Réaliser son plan en coupe soi-même présente plusieurs avantages. Vous gagnez du temps, vous gardez la maîtrise des ajustements et vous assurez une cohérence parfaite avec les autres pièces du dossier.
👉 Pour une définition plus détaillée, consultez notre article dédié « Qu’est-ce qu’un plan de coupe ? ».
Les éléments indispensables d’un plan de coupe
Pour être conforme, le plan en coupe doit montrer à la fois l’état initial du terrain et l’état futur après travaux.
Cette comparaison est essentielle pour évaluer l’impact réel de la construction sur le sol, les niveaux et le relief.
Les informations à faire apparaître :
- Le terrain naturel et le terrain après travaux, afin de visualiser les déblais, remblais et la modification du profil du terrain.
- La hauteur du bâtiment, mesurée depuis le terrain jusqu’aux points réglementaires (planchers, égout ou faîtage selon les cas).
- Les fondations et les niveaux, y compris les planchers, sous-sols ou vides sanitaires lorsqu’ils existent.
- Les altimétries, pour situer précisément la construction par rapport au terrain et vérifier la conformité aux règles locales.
- L’échelle du plan, indispensable pour interpréter correctement les dimensions représentées.
- La légende et l’orientation, afin de garantir une lecture claire et sans ambiguïté du document.
L’ensemble de ces éléments permet de démontrer la cohérence du projet, son rapport au terrain et son respect des règles d’urbanisme.
Leur absence peut entraîner une demande de pièces complémentaires, voire un refus du dossier.
Créer un plan de coupe en 7 étapes avec Cedreo
Ce guide en 7 étapes vous accompagne pas à pas pour produire un dessin exploitable, prêt à être intégré à votre demande d’ autorisation.
Étape 1 : Tracer le projet
La première étape consiste à poser les bases du bâti. Vous commencez par tracer les murs de chaque étage, renseigner les hauteurs : niveaux, dalles, plafonds et la composition des murs… Ces informations structurent la composition du projet et conditionnent la précision des étapes suivantes.

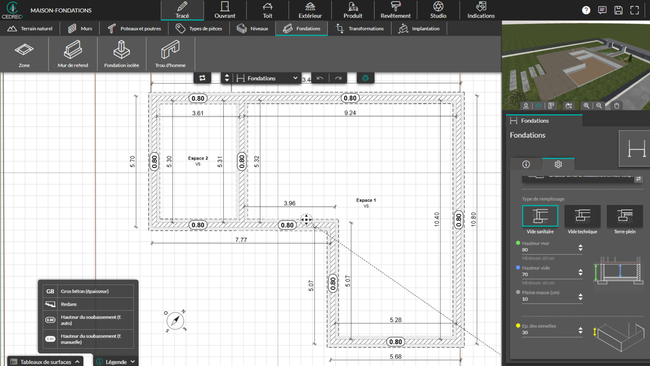

En parallèle du tracé, Cedreo génère automatiquement les fondations : soubassements, semelles filantes et profondeurs, en tenant compte de la profondeur de bon sol et du hors gel renseignés en amont dans vos paramètres. Vous pouvez choisir le type de soubassement par zone (vide sanitaire, vide technique ou terre-plein) et ajuster les paramètres selon les spécificités du terrain.
La visualisation 3D se met à jour en temps réel pendant le tracé, ce qui vous permet de contrôler le résultat immédiatement et d’ajuster si nécessaire.
Étape 2 : Ajouter la toiture
La toiture joue un rôle clé dans la lecture du plan en coupe. Vous modélisez les pentes, les débords et l’épaisseur du toit selon les conditions du projet.
D’autre part, ces réglages permettent de vérifier la conformité aux règles de hauteur définies par le plan local d’urbanisme. Ils sont également essentiels en cas d’extension ou de surélévation.
Étape 3 : modéliser le terrain et les éléments extérieurs
Deux options s’offrent à vous pour modéliser le terrain : le tracer directement sur la grille ou importer des plans existants pour démarrer plus rapidement. L’import de documents comme le plan cadastral ou le plan du bâti permet de tracer facilement la parcelle et d’implanter la maison avec précision. Lorsque vous disposez d’un plan au format DWG ou DXF, le tracé est déjà à la bonne échelle, aucune mise à l’échelle supplémentaire n’est nécessaire.

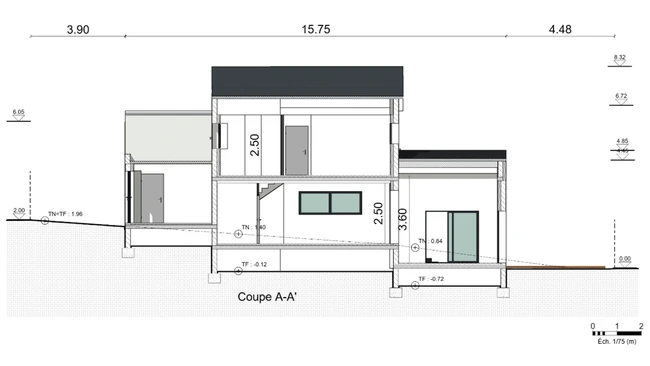

Cette phase permet de définir le profil du terrain en intégrant les points d’altimétrie et la pente si elle existe. Il est essentiel de représenter à la fois l’état initial et l’état futur du sol.
Vous représentez ensuite les limites de propriété, les accès depuis la voie et les aménagements extérieurs comme les végétaux dont la conservation est obligatoire. Les zones, allées, clôtures ou haies ainsi que les niveaux du terrain sont ajustés pour refléter fidèlement la réalité du site.
Il ne vous reste plus qu’à glisser-déposer le bâti modélisé à l’étape 1 pour le positionner précisément sur le terrain. Cette étape est particulièrement importante pour les bâtiments situés sur un terrain en pente, car une configuration précise facilite la validation du dossier par la suite.
Étape 4 : générer le plan de coupe
Une fois la construction modélisée, vous accédez à l’étape « Dossier » du logiciel Cedreo et cliquez sur « Ajouter un plan de coupe ».
Vous définissez ensuite la ligne de coupe. La vue la plus pertinente, et généralement exigée par les services instructeurs, est celle positionnée au point le plus haut du projet, afin de vérifier les hauteurs maximales et l’implantation du bâti par rapport au terrain.

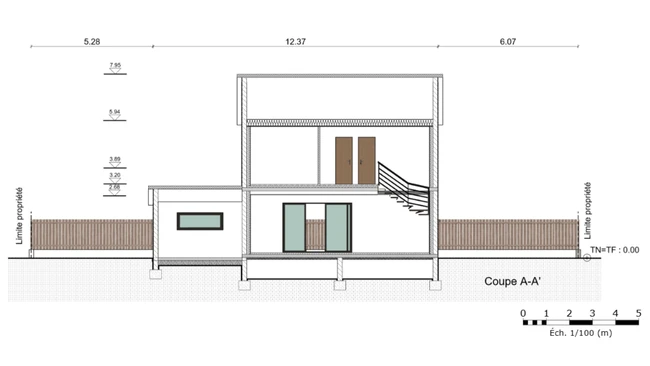

Cedreo génère automatiquement la vue en coupe. Le plan affiche immédiatement le terrain naturel, le terrain fini, les niveaux du sol et les volumes traversés, ainsi que les mesures de hauteur associées : altimétrie du terrain, hauteurs de niveaux, de toiture et, le cas échéant, des clôtures.
Les fondations peuvent être affichées en un clic sur le plan de coupe : soubassements et semelles filantes viennent enrichir la représentation pour un document technique complet.
Ces informations sont calculées automatiquement, soit un gain de temps considérable !
Étape 5 : personnaliser la vue en coupe

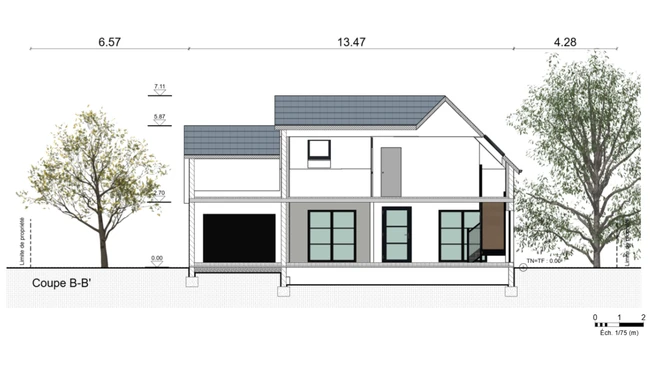

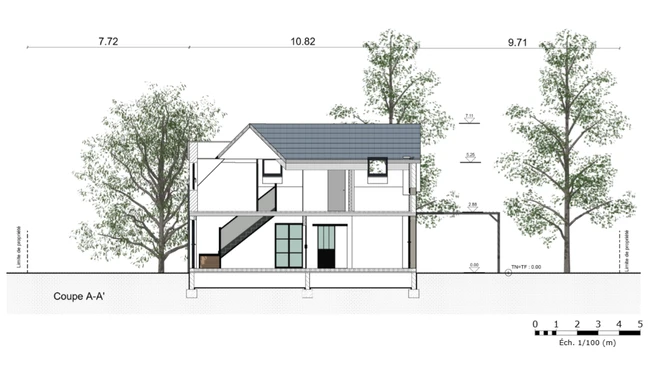

La vue générée peut ensuite être ajustée pour améliorer la présentation et la compréhension. Vous pouvez modifier le cadrage pour inclure la maison seule ou l’ensemble de la parcelle.

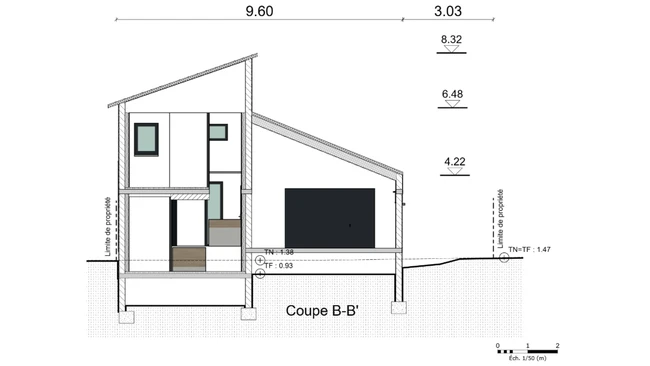

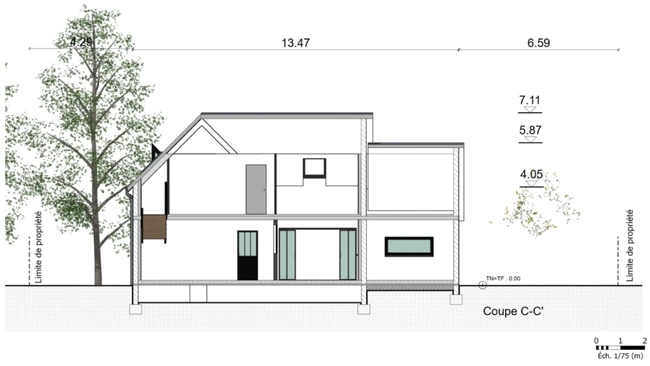

Il est également possible de créer plusieurs coupes, par exemple A–A ou B–B (par exemple dans le cas de projets complexes ou à forte pente).
Personnaliser la vue renforce la lisibilité du plan pour les services instructeurs.
Étape 6 : annoter le plan
L’annotation est une étape clé pour assurer la conformité et la lisibilité du plan de coupe.
Vous pouvez ajouter des informations textuelles précises afin de détailler certains éléments du projet, par exemple : le type et la couleur d’une clôture (« clôture grillagée verte »), la nature d’un mur de soutènement ou la composition d’un ouvrage.

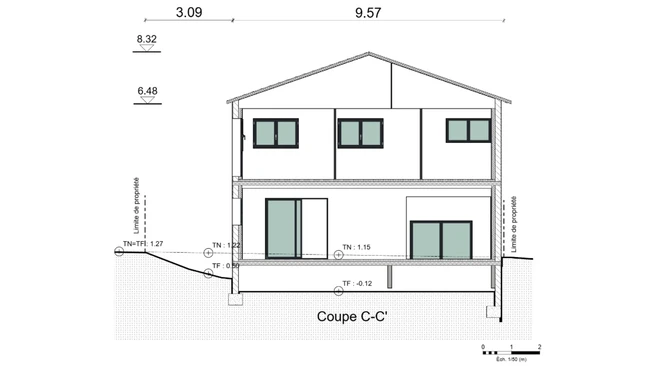

Grâce aux symboles et aux formes, il est également possible de représenter des éléments spécifiques du terrain, comme les différentes couches d’un terrain en pente, un bassin de rétention des eaux pluviales ou des aménagements techniques liés à la gestion du sol.
Les altimétries, hauteurs de niveaux, pentes du terrain et autres mesures essentielles sont affichées automatiquement sur le plan de coupe.
Si besoin, vous pouvez ajouter des cotes complémentaires : mesures libres, précisions ponctuelles ou repères spécifiques, afin d’adapter le niveau de détail aux attentes du dossier ou aux particularités du projet.
Une annotation précise permet aux autorités de vérifier la conformité de la réalisation aux normes et à la réglementation en vigueur et évite ainsi les incompréhensions lors de l’instruction du dossier.
Étape 7 : exporter un plan prêt pour le permis

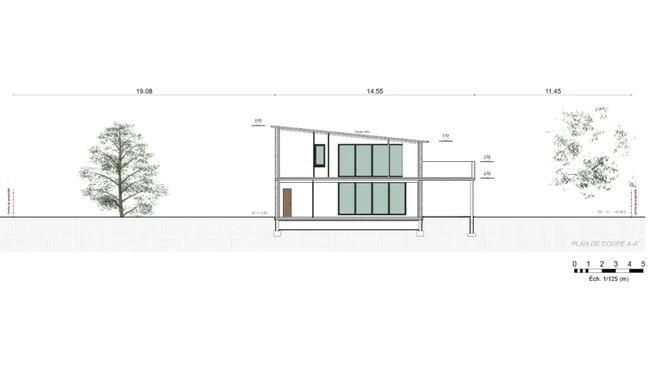

Dernière étape : téléchargez le plan de coupe.
L’échelle du plan est gérée automatiquement, en fonction du format et du type de document sélectionné.
Vous choisissez le format de sortie et la qualité du fichier, puis téléchargez le plan en PDF ou en image haute définition, prêt à l’usage.
Le plan de coupe peut ensuite être intégré directement dans un dossier de permis de construire personnalisable. Cedreo vous permet de créer des documents à votre image, avec votre logo, vos couleurs, et des emplacements prévus pour insérer chaque pièce graphique du dossier.
Vous obtenez ainsi un dossier complet, cohérent et professionnel, prêt à être déposé pour une demande de permis de construire ou de déclaration préalable(DP3, PCMI3, PC3 ou DPMI3).
Conseils pour réussir votre plan de coupe
Le secret d’un bon plan en coupe ? Bien le préparer en amont pour faciliter le plus possible sa lecture par les services de l’urbanisme.
Avant tout dépôt, quelques vérifications s’imposent pour éviter les erreurs courantes :
- Validez l’intégration de la construction dans son environnement en utilisant la vue 3D du terrain pour comparer l’état initial et l’état projeté avant l’export du plan.
- Contrôlez les hauteurs et les pentes naturelles (planchers, niveaux, terrain) afin de respecter les règles du plan local et les conditions fixées par le code de l’urbanisme.
- Adaptez le nombre de coupes à la complexité de la réalisation, notamment en cas d’extension, de terrain en pente ou de création de niveaux, pour améliorer la compréhension du dossier.
- Assurez la cohérence des pièces du dossier, en alignant le plan en coupe avec le plan de masse et le plan de situation exigés pour un PCMI3, un PC3 ou un DP3.
- Préparez un modèle de plan de coupe réutilisable, afin de gagner du temps sur vos futurs projets et sécuriser la présentation des documents demandés par la mairie.
Pourquoi utiliser Cedreo pour créer un plan de coupe
/
Créer un dessin conforme peut sembler technique de premier abord. Et pourtant ! Avec la bonne méthode et les bons outils, cette étape devient simple et rapide.
Avec Cedreo, comme vous venez de le voir, sa création se fait en quelques étapes claires. Vous modélisez puis vous générez automatiquement des plans précis, lisibles et prêts à être utilisés.
En pratique, utiliser Cedreo pour créer vos plans vous permet de :
- Gagner du temps sur la conception et la mise en forme, en dessinant une seule fois la construction en 2D et en 3D.
- Travailler avec un logiciel intuitif, facile à prendre en main, pensé pour les professionnels de la construction et de la maîtrise d’œuvre.
- Centraliser tous vos documents au même endroit, du plan de masse aux plans de coupe et de façade, sans multiplier les outils.
- Produire des plans fiables et conformes, adaptés aux exigences des services d’urbanisme pour vos dossiers de permis de construire ou de déclaration préalable.
- Extraire des documents à double usage, aussi bien pour présenter et valider vos projets avec vos clients que pour constituer des dossiers administratifs solides.
- Limiter les allers-retours avec la mairie, grâce à des plans clairs, complets et cohérents avec l’ensemble du dossier.
Vous gagnez du temps, vous sécurisez vos démarches, vous facilitez la compréhension de vos propositions et vous avancez plus sereinement dans la réalisation des travaux.
Un logiciel tout en un pour faciliter votre quotidien, de la conception à la validation du projet.
FAQS
Quelle est la différence entre un plan de masse et un plan de coupe ?
Le plan de masse présente la construction vue du dessus, en situant le projet sur la parcelle, avec les limites de propriété, les accès et l’implantation générale dans son état global. Le plan de coupe montre le projet en profil, en représentant le terrain naturel (y compris sa pente et son altimétrie), le terrain fini après travaux, ainsi que les hauteurs et l’impact de la construction sur le sol.
Qu’est-ce qu’un plan de coupe du terrain et de la construction ?
Il s’agit d’un document réglementaire qui représente le terrain et la construction vus verticalement, avant et après travaux. Il permet aux autorités de comprendre l’implantation du projet, notamment en cas d’ extension ou de modification du relief. Il n’est en gén
Quelle échelle pour un plan de coupe ?
Selon le type de projet et le niveau de précision attendu, un plan en coupe est généralement réalisé au 1/50 ou au 1/100. L’échelle doit être clairement indiquée pour faciliter la lecture et l’interprétation par les services instructeurs. Avec Cedreo, l’échelle est gérée automatiquement en fonction du format du document et du type de plan exporté, tout en restant clairement indiquée pour faciliter la lecture et l’interprétation par les services instructeurs.
Comment obtenir un plan de coupe ?
Avec Cedreo, vous générez directement le plan de coupe à partir du projet dessiné en 2D et 3D, sans avoir besoin de faire appel à un dessinateur externe. Vous sélectionnez l’outil ‘Ajouter un plan de coupe’, définissez la ligne de coupe et ajoutez les annotations nécessaires pour constituer des documents conformes à une demande de permis ou à une déclaration préalable.
