Qu’est-ce qu’un plan de coupe ? Définition, exemples et usages

Un plan de coupe clair change immédiatement la lecture d’un projet. Découvrez les points clés à maîtriser.

Le plan de coupe fait partie des documents incontournables à joindre lors d’une déclaration préalable de travaux ou d’une demande de permis de construire.

Il représente le terrain et la construction en profil et permet d’évaluer, avec précision, l’implantation du projet, l’altimétrie, les niveaux et l’impact des travaux sur le relief.

Pourquoi a-t-il autant d’importance ? Car il démontre la cohérence du projet et son rapport au terrain, deux éléments essentiels pour les instructeurs.

Cet article vous présente les conseils essentiels pour maîtriser ce document technique.

Points clés à retenir

• Le plan de coupe est une pièce obligatoire (DP3 / PCMI3) qui montre l’état initial, l’état futur et l’intégration de la construction dans le terrain.

• Il joue un rôle majeur dans l’analyse réglementaire : altimétrie, hauteurs, niveaux, déblais/remblais et conformité au PLU.

• Il complète le plan de masse et les plans des façades pour offrir une vision globale, cohérente et lisible du projet.

• Avec Cedreo, les professionnels génèrent rapidement des plans de coupe précis, structurés et prêts à intégrer les demandes de construction.

Comprendre le plan de coupe

Avant de détailler les aspects réglementaires, il est essentiel de comprendre ce qu’il recouvre réellement et le rôle qu’il joue dans l’analyse d’un projet.

Définition du plan de coupe

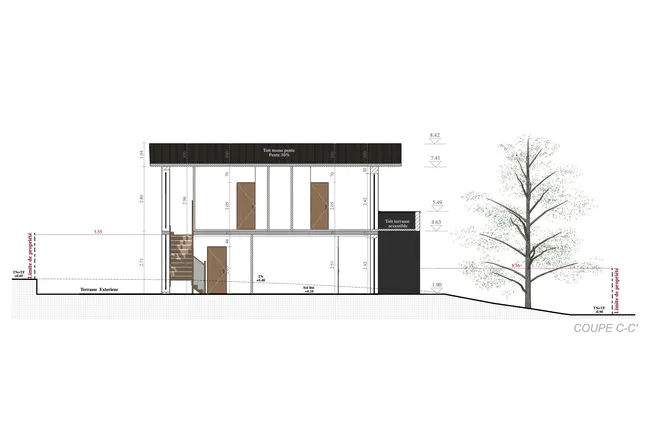

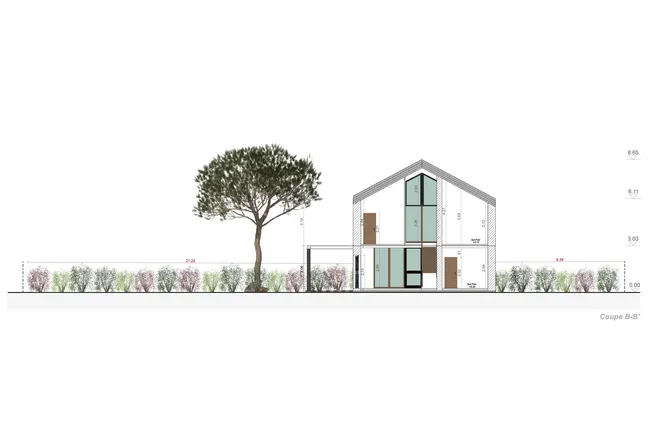

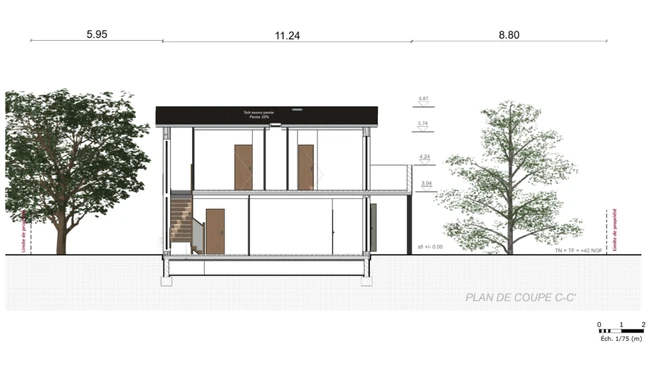

Le plan de coupe est une représentation graphique du terrain et de la construction vue de profil, comme si l’on tranchait verticalement le projet.

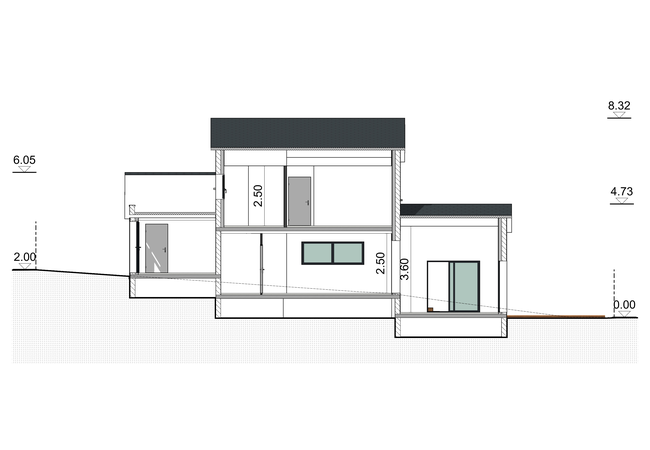

Il montre l’implantation du bâtiment par rapport au terrain naturel, dans son état initial et son état futur, et met en évidence les niveaux, les hauteurs du bâti et les modifications du relief.

À quoi sert un plan de coupe ?

Le plan de coupe a trois fonctions essentielles :

• Visualiser l’intégration du projet dans le terrain. Il met en évidence la pente, les mouvements de terre, les niveaux de planchers, l’impact d’une construction sur le relief ou la voie publique.

• Vérifier la conformité réglementaire des travaux. Lors de l’instruction, la mairie s’appuie sur ce document pour contrôler les hauteurs maximales, la cohérence avec le PLU et les règles de sécurité (risques, inondation…).

• Compléter et clarifier les autres plans du dossier. Le plan de coupe est le complément indispensable du plan de masse et des plans de façade. Ensemble, ils permettent de comprendre le projet dans son ensemble.

Les différents types de plans de coupe

En architecture, il existe plusieurs types de coupes, comme le plan en coupe (ou coupe horizontale) utilisé pour visualiser l’organisation intérieure d’un bâtiment.

Mais dans le cadre d’une demande de construction, l’administration attend une coupe verticale du terrain et de la construction, destinée à montrer la relation entre le projet et le profil du sol naturel.

Cette coupe verticale peut être réalisée dans la longueur ou dans la largeur du bâtiment. Le choix dépend de l’orientation qui permet de comprendre le projet le plus clairement :

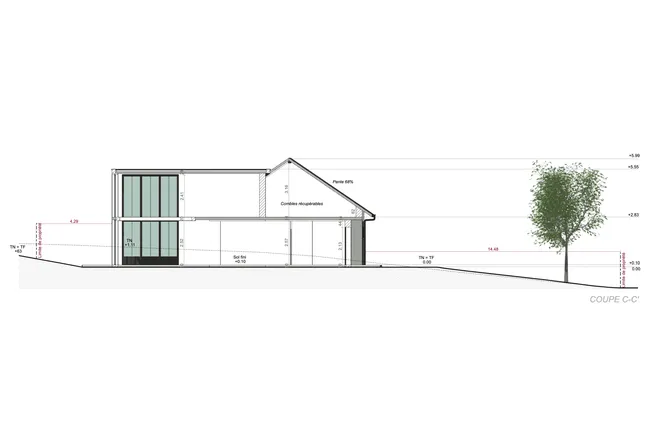

• Une coupe longitudinale sera souvent la plus lisible pour montrer la pente du terrain, les niveaux ou l’extension d’un volume.

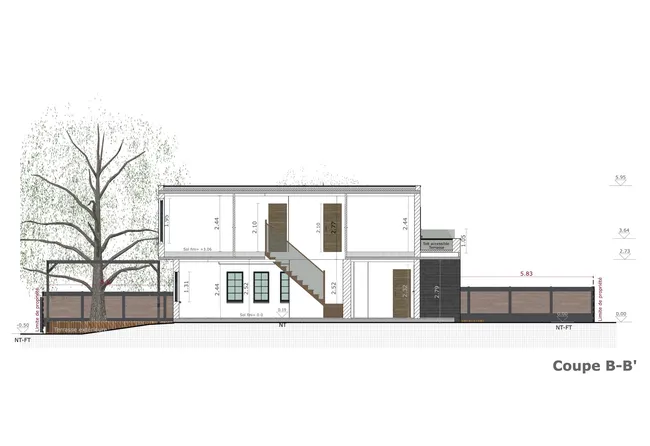

• Une coupe transversale peut, au contraire, mieux révéler les déblais et remblais, l’accès depuis la voie publique ou la relation avec les limites séparatives.

• Lorsque le projet est complexe, joindre deux coupes peut faciliter l’instruction et éviter des demandes de pièces complémentaires.

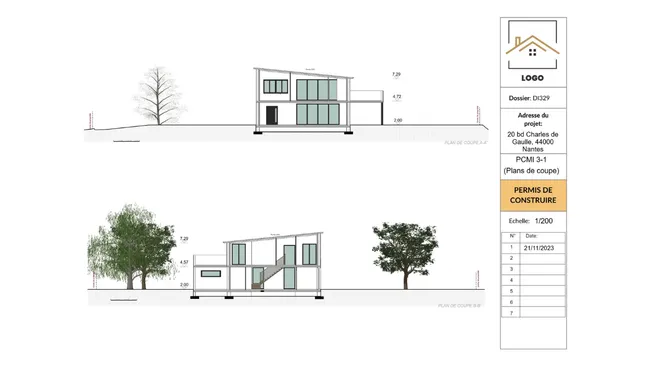

Plan de coupe dans le dossier administratif (DP3 / PCMI3)

Le plan de coupe fait partie des pièces obligatoires d’une déclaration préalable de travaux (DP3) ou d’un permis de construire (PCMI3). Un dessin clair, précis et cohérent améliore nettement la lisibilité du dossier et réduit les risques de demandes de pièces complémentaires ou de refus.

Les informations obligatoires à faire figurer

 Les services instructeurs attendent notamment :

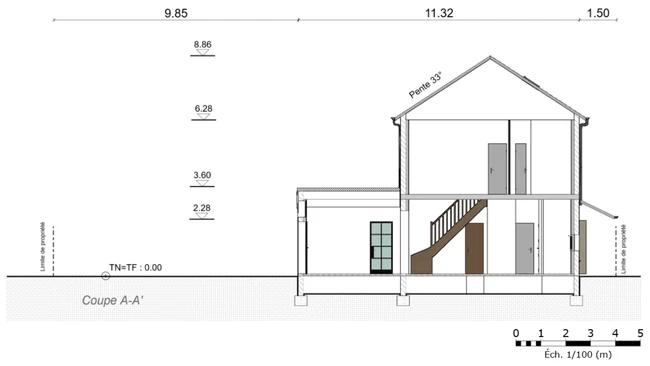

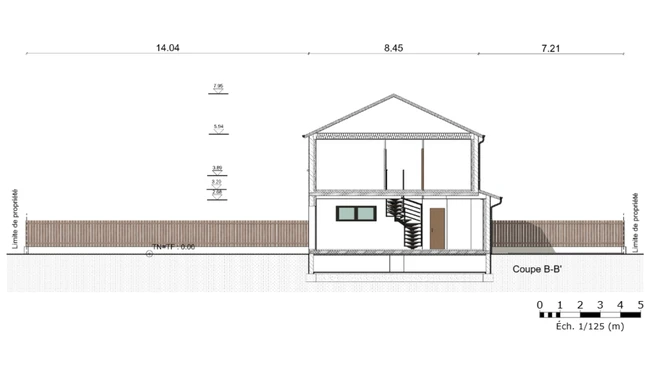

• La ligne de coupe, repérée sur le plan de masse (A–A’, B–B’), pour localiser exactement la vue en profil.

• Le terrain naturel et le terrain projeté, afin d’identifier les déblais, remblais et la modification du relief.

• Les hauteurs de la construction : planchers, toitures, fondations, vide sanitaire ou sous-sol.

• Les cotes et niveaux altimétriques pour vérifier le respect des hauteurs autorisées et des distances minimales avec les limites ou la voie publique.

• Le dessin des volumes traversés par la coupe, sans représenter les pièces intérieures, sauf si un point spécifique doit être vérifié (ex. combles aménagés).

• Les mentions obligatoires : échelle graphique, orientation, légende et mise en page conforme aux conventions du dessin administratif.

Le lien avec les autres pièces du permis de construire

Le plan de coupe ne s’analyse jamais isolément. Il complète les autres documents du dossier pour offrir une lecture globale et cohérente du projet.

• Le plan de masse indique où la coupe est réalisée et montre la relation du projet avec la parcelle, la voie publique et les limites séparatives.

• Les plans de façades présentent l’apparence extérieure du bâtiment, tandis que la coupe permet de comprendre son rapport au terrain, ses hauteurs et ses niveaux.

• Le plan de toiture finalise la compréhension des volumes et de la forme du projet.

Comment obtenir un plan de coupe ?

Selon la complexité de la construction, plusieurs solutions existent pour réaliser un plan de coupe conforme aux exigences du code de l’urbanisme.

Savoir comment faire un plan de coupe efficace implique de trouver le bon équilibre entre précision technique, respect des règles locales d’urbanisme et rapidité de production du document.

Faire appel à un professionnel externe

Confier la conception du plan de coupe à un architecte, un dessinateur ou autre prestataire externe garantit une présentation rigoureuse et une parfaite maîtrise des conditions réglementaires.

Cet expert analyse les éléments du terrain, l’altimétrie, les niveaux, les étages, la surface créée, ainsi que les impacts du projet (extension, piscine, surélévation).

Il veille à représenter précisément l’état initial et l’état futur, à intégrer les bonnes mesures et à respecter les conventions attendues par les autorités.

Son rôle consiste aussi à vérifier la cohérence globale du dossier : conformité au PLU, intégration dans l’environnement, distances par rapport aux limites de parcelle, règles de hauteur, et particularités propres aux maisons individuelles.

Faire un plan de coupe soi-même : les outils disponibles

Lorsqu’ils choisissent de le réaliser en interne, l’enjeu principal pour les professionnels de la construction est d’obtenir un document techniquement précis, parfaitement lisible et aligné avec les exigences du DP3 / DPMI3 ou du PC3.

Pour cela, l’outil utilisé doit permettre :

• une gestion précise de l’altimétrie et du profil du terrain,

• une maîtrise des mesures, des niveaux et des hauteurs,

• une conception claire des volumes traversés par la coupe,

• une mise en page respectant les standards du dessin technique attendus par les services d’urbanisme.

Les logiciels généralistes de DAO peuvent convenir, mais ils requièrent un temps de préparation important : paramétrage des calques, gestion des échelles, import des données de terrain, composition graphique… Ils sont efficaces, mais rarement optimisés pour produire rapidement des documents administratifs exploitables.

Réaliser un plan de coupe simplement avec Cedreo

Cedreo est un logiciel de plan de coupe conçu pour permettre aux professionnels de la construction et de la rénovation de maison  de produire rapidement des documents conformes aux exigences du service urbanisme.

Grâce à la modélisation du terrain et aux outils de coupe intuitifs, l’outil génère en quelques minutes une vue lisible du projet, intégrant l’état initial, l’état futur, la pente du terrain, les niveaux et les hauteurs.

L’outil facilite :

• la conception du terrain et la gestion de l’altimétrie,

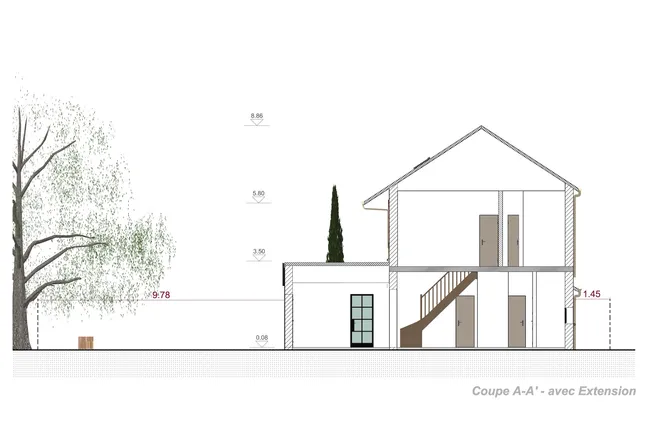

• la création de coupes précises pour tout type de projet (extension, maison individuelle, piscine, surélévation),

• l’ajout des mesures, de la légende, et de la mise à l’échelle,

• l’export immédiat d’un document prêt à joindre au dossier de permis.

Cedreo agit comme un véritable guide dans la réalisation du plan en coupe : il garantit une présentation claire, un respect des règles d’urbanisme et une lecture facilitée par les instructeurs.

Pour les professionnels qui souhaitent gagner du temps et limiter les risques de demande de pièces complémentaires, c’est l’outil le plus efficace.

Le plan de coupe est une pièce essentielle pour démontrer la cohérence d’un projet de construction, son rapport au terrain et sa conformité avec les règles d’urbanisme. Un document clair et précis facilite l’analyse du dossier par les autorités et réduit les risques de demandes complémentaires lors du dépôt.

Pour gagner en efficacité et produire des plans conformes aux attentes du PCMI3 ou du DP3, Cedreo permet aux professionnels de générer rapidement des coupes fiables, intégrées au reste du dossier et adaptées aux projets de maisons individuelles, d’extension ou de création de surface.
